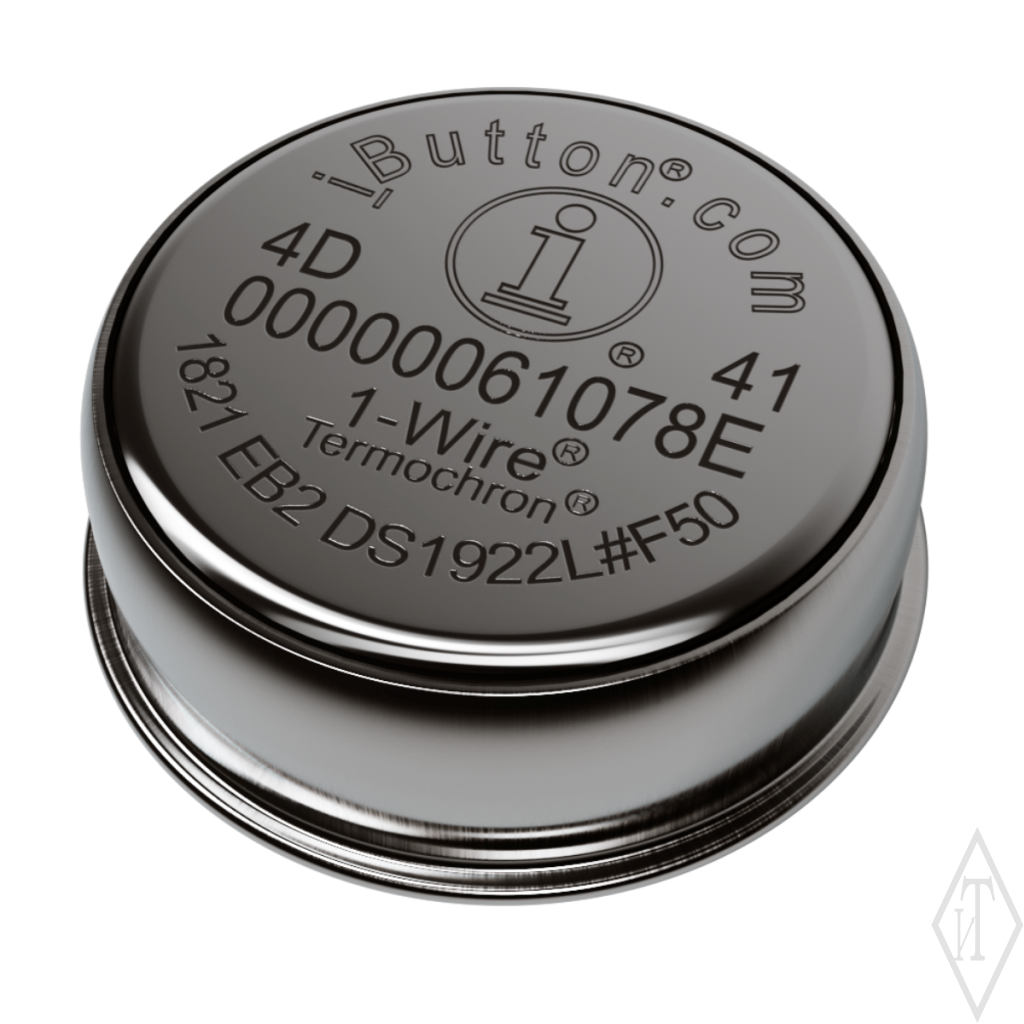

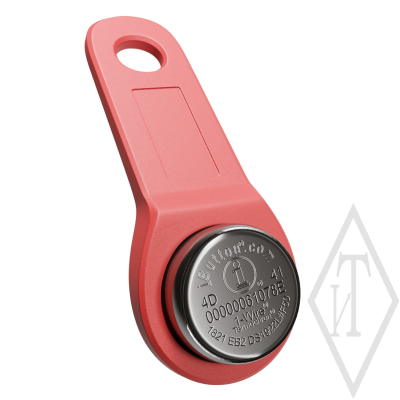

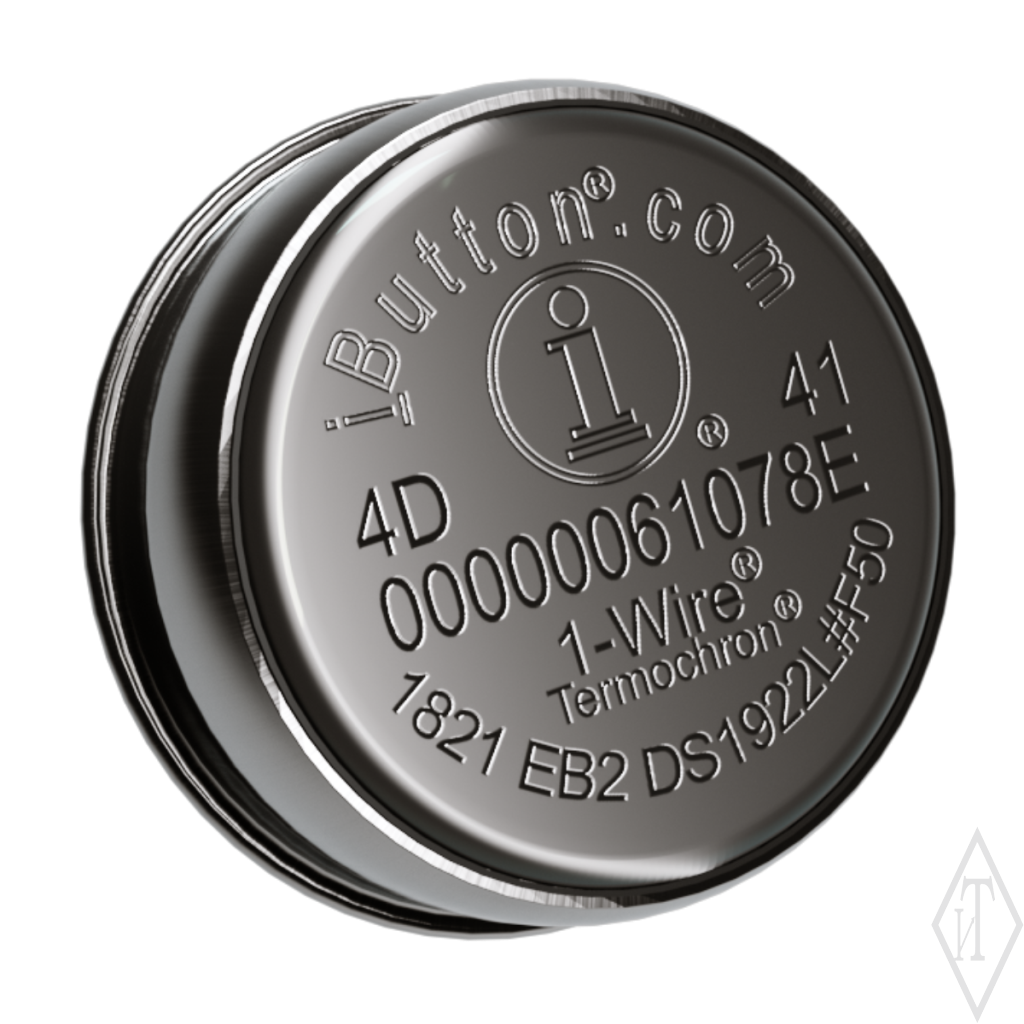

Регистратор температуры (логгер температуры или терморегистратор) TR-2L является автономным прибором, который после задания установочных значений измеряет температуру окружающего воздуха с заданной пользователем периодичностью, сохраняя данные во внутренней памяти с привязкой к реальному времени. Выполнен на основе комплектующего DS1922L#F5. Прибор в своем составе имеет высокоэкономичный микроконтроллер, датчик температуры, литиевую батарею и буферную память. Компоненты регистратора размещены в небольшом герметичном виброустойчивом дисковом корпусе из «пищевой» нержавеющей стали. Встроенный элемент питания рассчитан на продолжительную работу - до 8 лет* или до 700 тыс. измерений*.
Регистратор температуры TR-2L внесен в Государственные реестры средств измерений Российской Федерации, Республик Казахстан, Узбекистан и Беларусь в составе комплексов регистраторов температуры и относительной влажности серии TR. Установленный межповерочный интервал (МПИ) составляет 4 года. Так же на комплексы регистраторов серии TR получен сертификат соответствия EAЭC: Серия RU №0132036.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нормируемый параметр |
Минимум |
Максимум |
Диапазон измерений температуры, °С |
-40 |
+85 |
Разрешающая способность преобразователя, °С |
0,0625 (1/16) |
0,5 (1/2) |
Пределы допускаемой абсолютной погрешности при измерении температуры, °C: в диапазоне (-40… -10)
в диапазоне (-10… +65) |
|
± 0,5 |
Задаваемый интервал между измерениями |
1 мин |
273 часа |
Возможность задержки старта |
От 1 минуты до 8 лет. Настройка по календарю |
|
Объем памяти, количество измерений |
до 8192 |
|
Ресурс (средний): |
до 8 лет* или до 700 тыс. измерений* |
|
Габаритные размеры регистратора, мм |
Диаметр – 17,3; Толщина – не более 6 |
|
Масса регистратора, г |
3,3 |
*) при частоте измерений - не чаще 1 измерения в 10 мин и при температуре эксплуатации не выше 40°
|
|
|
|
|
Внесен в реестры СИ |
Межповерочный интервал (МПИ) |
До 8 лет |
Применяется в Online |
Встроенный генератор PDF отчетов (в TRKO и Термохрон Аудитор) |
|
Для защиты от воздействия повышенной влажности, внешнего давления или при измерениях в жидкостях необходимо использовать защитные оболочки, например, капсулу «Thermochron Protector». Она выполнена из пищевой нержавеющей стали, позволяет установку одного регистратора и способна выдержать внешнее избыточное давление до 100 атм. (длительностью не более 24 часов). |
|
ОБЛАСТИ ПРИМЕНЕНИЯ
|
|
|
|
|
Транспортировка ИЛП |
Термо картирование |
Продукты питания |
Хранение крови |
Online системы |
1. Благодаря небольшим габаритам, автономности и продолжительной работе от встроенного элемента питания прибор имеет широкий спектр применения – может применяться при производстве, хранении и транспортировке лекарственных средств и продуктов питания, в качестве терморегистратора для контроля "холодовой цепи" при хранении и транспортировке иммунобиологических препаратов, в инкубаторах, при научных исследованиях окружающей среды;
2. В качестве средств измерений (датчиков) в проводных (подключение к линии через специальные адаптеры), или в беспроводных автоматизированных online системах мониторинга микроклимата ГИГРОТЕРМОН, обеспечивая повышенную надежность измерений и дополнительную защиту журнальных данных от потери за счет полной автономности и наличия встроенной памяти.
3. В качестве средств измерений при температурном картировании помещений. Полученные с регистраторов данные могут быть моментально обработаны при помощи специально разработанного программного обеспечения HeatMap Builder. Программа объединяет данные из множества файлов в один (XLSX или CSV), производит необходимые расчёты, определяет риски, строит графики и температурные карты. Благодаря автоматизации температурного картирования с HeatMap Builder специалисту остается только перенести полученные результаты в шаблон отчёта, проанализировать и сформулировать выводы, и – отчет готов!
РАБОТА
Для начала работы регистратора необходимо произвести запуск миссии измерений, используя комплекс обслуживания TRKO с программным обеспечением TR‑Complex или портативный малогабаритный прибор «Термохрон Аудитор» с встроенным USB разъемом и генератором PDF отчетов (передает данные и отчеты на ПК без установки специального программного обеспечения). В процессе настройки параметров запуска синхронизируются встроенные часы, устанавливаются аварийные границы (пороги), частота измерений, время запуска миссии (первого замера).
|
|
Комплекс TRKO (для ПК) |
Портативный прибор |
Возможны два варианта настройки работы буфера памяти прибора – однократный и кольцевой. Выбор различной дискретности записи измеренных данных влияет на общее максимальное количество записей в буферную память:
При однократном варианте, регистратор прекращает производить замеры после заполнения буфера памяти.
Кольцевой вариант позволяет производить замеры и после заполнения буфера памяти, но при этом в памяти сохраняются только последние данные по измерениям.
В приборе реализована возможность настройки задержки старта нового цикла измерений, чтобы он запустился (произвел первое измерение) в точно назначенную дату и время.
Для группового переноса в среду MS Excel и объединения данных, полученных с множества регистраторов может применяться упрощенная, бесплатная версия Lite программы HeatMap Builder.
