Система мониторинга микроклимата ГИГРОТЕРМОН

НАЗНАЧЕНИЕ СИСТЕМЫ

Автоматизированные системы мониторинга микроклимата ГИГРОТЕРМОН предназначены для непрерывного сбора, хранения, визуализации и контроля параметров микроклимата в различных отраслях народного хозяйства. Система обеспечивает централизованный контроль температуры, влажности, перепада давления и других критически важных параметров в помещениях, таких как чистые помещения, фармацевтические, аптечные или продуктовые склады, климатические, холодильные и морозильные камеры, лаборатории, чистые помещения, музеи, библиотеки и серверные помещения.

Система «Гигротермон» поддерживает интеграцию с различными средствами измерений (датчиками), включая:

• Термогигрометры ТГМ: измеряют температуру и относительную влажность воздуха.
• Климатические датчики ИПМ: контролируют температуру, влажность, атмосферное и дифференциальное давление.
• Регистраторы температуры и влажности серии TR: автономные устройства с длительным межповерочным интервалом.

Кроме того, система позволяет подключать датчики с унифицированными выходными сигналами (4-20 мА, 0-10 В) и дискретные датчики для контроля дополнительных технологических параметров, таких как концентрация CO₂, давление фреона, температура поверхностей трубопроводов, электропроводность воды, состояние дверей и оборудования.

Основные функции системы включают:

• Централизованный сбор и хранение данных в базе данных MS SQL или MySQL.
• Отображение информации в виде графиков, таблиц и мнемосхем.
• Контроль текущих значений с настройкой индивидуальных порогов.
• Светозвуковую сигнализацию и многоуровневые уведомления по SMS и E-mail при возникновении событий.
• Генерацию отчетов в форматах PDF и XLS в автоматическом и ручном режимах.
• Разграничение прав доступа для различных пользователей.
• Ведение журнала событий и действий пользователей.

Система «Гигротермон» соответствует требованиям нормативных документов, таких как Приложение 11 Решения №77 ЕАЭС, Приказ №916 Минпромторга, ГОСТ Р 52249-2009, СанПиН 3.3686-21, GAMP 5 и 21 CFR Part 11. Она обеспечивает высокую надежность и отказоустойчивость, продолжая измерения даже в случае нештатных ситуаций, таких как отключение электропитания или потеря связи. После восстановления работоспособности системы данные автоматически загружаются в базу данных, обеспечивая целостность и сохранность информации.

Система ГИГРОТЕРМОН соответствует требованиям ГОСТ R ISO 14644-2-2020 для чистых помещений, касающимся установления двух уровней тревоги: «предупреждение» и «действие». Эта функция особенно важна при мониторинге дифференциального давления в чистых помещениях.

• Уровень "предупреждение": Эти сигналы информируют сотрудников о небольших отклонениях параметров от нормы, которые требуют внимания, но не являются критическими. Это позволяет персоналу отслеживать изменения и готовиться к возможным корректирующим действиям, при этом немедленных мер не требуется.
• Уровень "действие": Эти сигналы указывают на серьезные отклонения, требующие незамедлительных действий. Сотрудники знают, что такие сигналы нельзя игнорировать, и обязаны оперативно принять меры.

Более подробно по применению системы Гигротермон для чистых помещений см. Каталог технических решений PharmaClimate:

Гибкая архитектура системы позволяет адаптировать ее под специфические требования различных объектов, обеспечивая надежный контроль микроклимата и соответствие строгим нормативным требованиям.

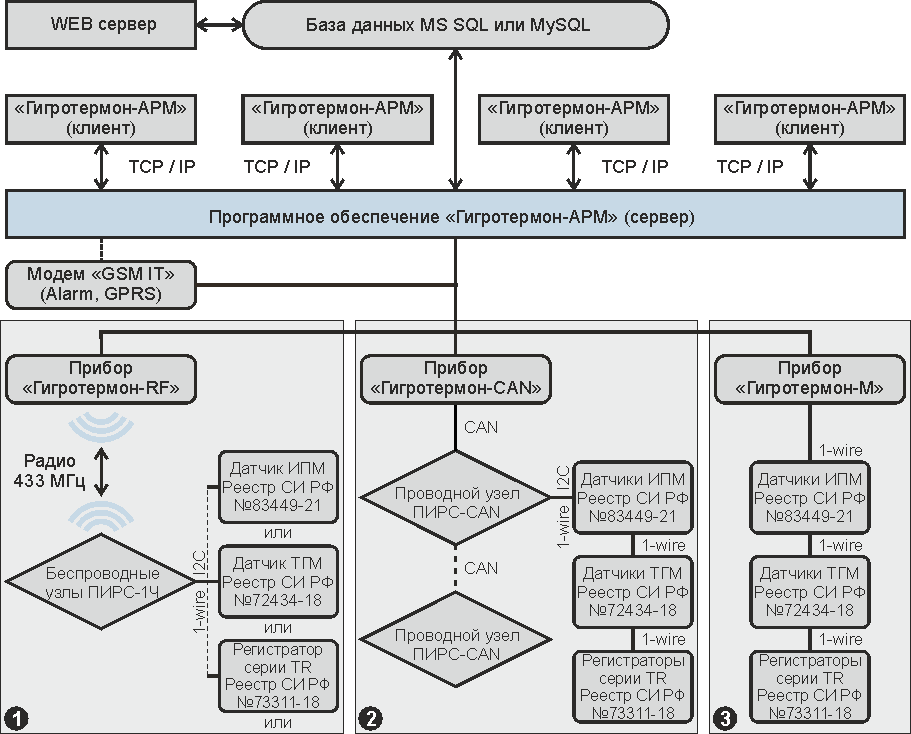

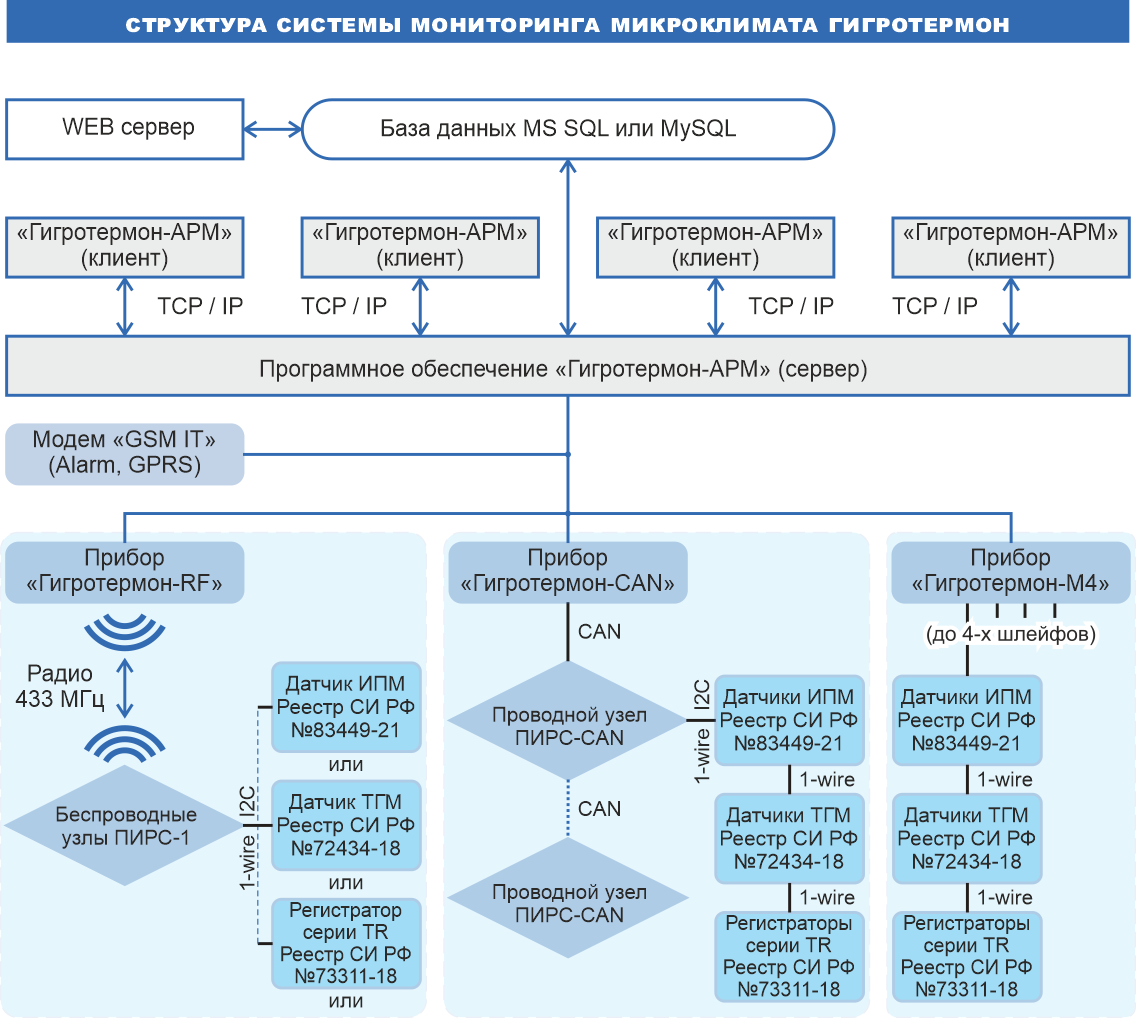

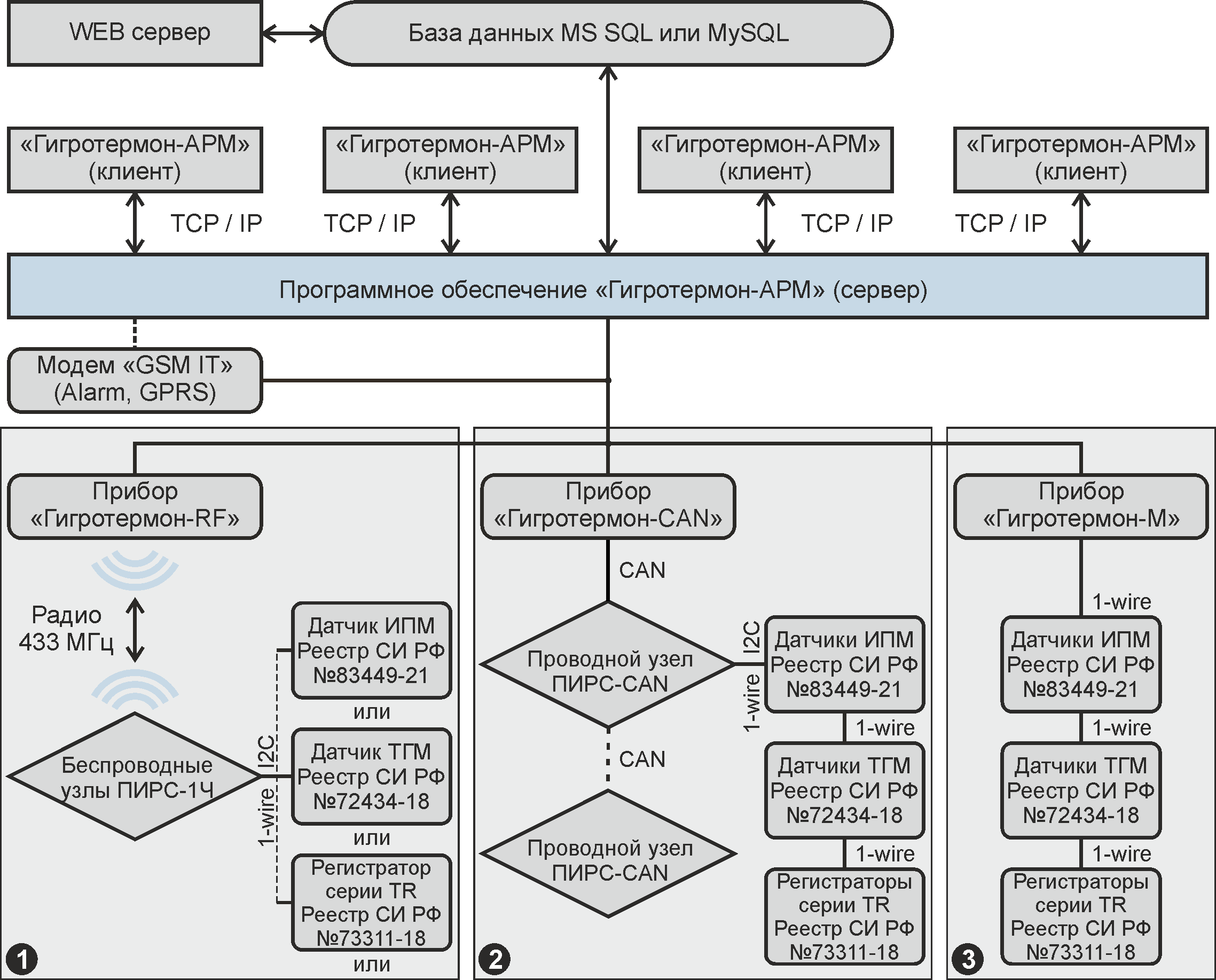

СТРУКТУРА СИСТЕМЫ

Гибкость и масштабируемость: Система ГИГРОТЕРМОН спроектирована по модульному принципу, что обеспечивает её лёгкую адаптацию под любые потребности клиента. Для расширения системы можно добавлять дополнительные датчики и контроллеры, включая устройства сторонних производителей, которые подключаются через модули расширения. Это позволяет гибко наращивать функционал системы и при необходимости интегрировать её с существующими системами управления, включая SCADA, для полного контроля и управления микроклиматом​.

Принцип конструктора: ГИГРОТЕРМОН построена по концепции "лего", что позволяет произвольно комбинировать и настраивать все компоненты системы в зависимости от специфических требований объекта. Такая структура упрощает пуско-наладочные работы и делает монтаж предельно быстрым и удобным. Модульный подход обеспечивает гибкость при модернизации и интеграции новых элементов без необходимости в перенастройке уже работающего оборудования.

Многоуровневые уведомления и оповещения: В ГИГРОТЕРМОН реализована возможность настройки задержки отправки уведомлений для каждого пользователя индивидуально. Виды таких уведомлений включают:

• Email сообщения и программные SMS сообщения, реализованные в программе Гигротермон-АРМ. В Гигротермон-АРМ можно настроить получение уведомлений только по интересующим датчикам, что позволяет персонализировать оповещения для каждого пользователя.
• Аппаратные SMS сообщения, реализованные в приборе GSM модеме GSM IT_LTE. Этот модем поддерживает многоуровневые аппаратные SMS и обеспечивает обратную связь, не относящуюся к программе Гигротермон-АРМ.

Обратная связь, позволяющая запросить данные у системы, реализована только через Telegram бот в программе Гигротермон-АРМ и аппаратные SMS в модеме GSM IT_LTE.
