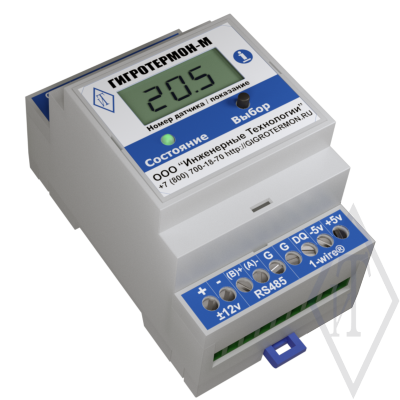

Прибор мониторинга микроклимата ГИГРОТЕРМОН-М представляет собой микропроцессорное устройство со светодиодным дисплеем в пластиковом корпусе. Позволяет подключать от 1-го до 20 цифровых датчиков или регистраторов на линию 1-Wire, а также аналоговые, дискретные и промышленные датчики (с унифицированными выходными сигналами) через соответствующие модули расширения.
Прибор отображает на дисплее считанные с датчиков или из памяти регистраторов данные, контролирует их по индивидуально настроенным рабочим диапазонам. Имеет два настраиваемых дискретных выхода типа «транзисторный ключ» и может управлять устройствами сигнализации или другими электрическими устройствами - нагревателями, холодильниками. Для передачи данных на верхний уровень прибор имеет интерфейс RS485 ModBus RTU. Данный интерфейс позволяет организовать единую систему мониторинга и контроля технологических параметров в режиме реального времени.
Возможности прибора ГИГРОТЕРМОН-М:
Для работы с прибором компанией ООО «Инженерные Технологии» разработано программное обеспечение ГИГРОТЕРМОН-АРМ. Основное программное обеспечение (программа ГИГРОТЕРМОН-АРМ) устанавливается на ПК системы, который может использоваться в качестве сервера, дополнительные (программа ГИГРОТЕРМОН-АРМ-Клиент) – на ПК специалистов.
Программа показывает состояние приборов контроля, значения получаемых параметров в режиме реального времени, осуществляет регистрацию данных и их выгрузку в необходимом формате за заданный период времени. Серверная и клиентская части программного обеспечения ГИГРОТЕРМОН-АРМ работают в среде Windows и соответствуют требованиям FDA 21CFR Part 11. Программное обеспечение позволяет производить гибкую настройку системы индивидуально для каждого датчика или регистратора.
Технические характеристики
Параметр | Значение |
Версия микропрограммы прибора | «1.3» и выше |
Объём встроенной памяти, Мб | 16 (>3 млн измерений) |
Напряжение питания постоянное, В | 12...24 |
Максимальный ток, потребляемый прибором, А, не более | 0,1 |
Максимальное количество датчиков/регистраторов на линии, шт. | 201 |
Количество выходных каналов |
2 (транзисторный ключ 300 В; 0,3 А) |
Интерфейс линии датчиков | 1-Wire |
Поддерживаемые цифровые датчики (1-Wire) | ИТ-ДТВ1-П2, ИТ-ДТ1-Б, ИТ-ДТ1-М, DS18S20, DS18B20; линейка цифровых датчиков ИПМ (параметры: перепад давлений (до 50Па); СО2 (400...10000 PPM); атмосферное давление; температура (-196...+300)°С и относительная влажность воздуха) |
Поддерживаемые регистраторы температуры и относительной влажности, 1-Wire - подключение через специальные адаптеры |
TR-1G (DS1921G-F5); TR-1Z (DS1921Z-F5); TR-2L (DS1922L-F5); TR-2V (DS1923-F5) |
Подключение дискретных датчиков | поддерживается через модули расширения «1wio2» (опция) |
Подключение аналоговых датчиков | поддерживается через модули расширения «HIHx2» (опция) |
Типы сигналов для подключаемых датчиков с унифицированными выходными сигналами (через модули расширения «HIHx2») | (0…5) мА; (0…20) мА; (4…20) мА; (0...0,25) В; (0…5) В; (0…10) В |
Протяженность линии связи для датчиков с активным питанием, м, не более | 1202 |
Протяженность линии связи для датчиков с паразитным питанием, м, не более | 70 |
Интерфейс внешней линии | RS485 ModBus RTU |
Рекомендуемая протяженность линии связи RS-485, м, не более | 500 |
Степень защиты корпуса / габариты, мм | IP20 / 97х53х63 |
Диапазон эксплуатации по температуре/влажности, ºС / % | -20...+60 / 0…95 |
Диапазон хранения по температуре/влажности, ºС / % | -30...+60 / 0…95 |
Примечание – 1 - Из них ИТ-ДТВ1-П2 - не более 10 шт.; 2 - С использованием экранированного кабеля NIKOLAN NKL 4200A-GY. При наличии электромагнитных помех протяженность кабеля, при котором сохраняется устойчивая связь с датчиками (или регистраторами), может уменьшиться. Схема пассивной подтяжки сигнала, установленной в конце линии, при отсутствии электромагнитных помех позволяет увеличить протяженность линии связи до 150 м. |
