Прибор мониторинга микроклимата ГИГРОТЕРМОН-CAN
GtmCanServer_v109.bin
Инструкция по установке микропрограммы для прибора мониторинга микроклимата ГИГРОТЕРМОН-CAN
Загрузить на смартфон с сайта gigrotermon.ru файл с микропрограммой прибора «GtmCanServer_vXXX.bin» (где XXX – указана версия микропрограммы).
Установить на смартфон мобильное приложение OtaUpdater. Приложение предназначено для загрузки микропрограммы в прибор мониторинга микроклимата ГИГРОТЕРМОН-CAN.
Приложение OtaUpdater можно загрузить с официального сайта по ссылке: https://gigrotermon.ru/download/po/OtaUpdater.apk
Подать питание на прибор.
Включить на приборе Bluetooth (Меню прибора->Ble->установить в run).
Включить в телефоне функцию Bluetooth.
Запустить приложение OtaUpdater.
Нажать Select device, выделить прибор CanServer, нажать Confirm.
Нажать Select file и выбрать файл с микропрограммой GtmCanServer_vXXX.bin
Нажать Start upgrade. Дождаться, заполнения шкалы Status на 100% и появления надписи "ok".
Прибор автоматически перезагрузится с новой версией микропрограммы.
Возможные проблемы:
1. По нажатию Select device список пуст.
В таком случае проверить, включен ли Bluetooth на узле, в телефоне.
Перезапустить приложение.
2. По нажатию кнопки Start upgrade ничего не происходит, шкала Status не заполняется
В таком случае нужно перезапустить приложение. Если это не помогло, значит телефон с которого производится попытка обновить узел, устарел. С этого телефона обновить узел не получится.
Процесс обновления прибора на его дисплее никак не отображается.
Прибор мониторинга микроклимата ГИГРОТЕРМОН-CAN служит в качестве моста, связывая многоканальные проводные узлы ПИРС-CAN и программу верхнего уровня ГИГРОТЕРМОН-АРМ. Он выполняет следующие функции:
- Получение и отображение на экране текущих данных от проводных узлов ПИРС-CAN.
- Передача данных в программу верхнего уровня.
- Передача настроек в проводные узлы ПИРС-CAN.
- Дискретное управление внешними электрическими устройствами. Например, сигнализацией.
Принцип работы прибора состоит в сборе и передаче значений параметров микроклимата от проводных узлов в программу верхнего уровня. Связь с узлами ПИРС-CAN осуществляется по проводному интерфейсу CAN. Полученные данные последовательно отображаются на жидкокристаллическом дисплее. Для передачи данных на верхний уровень используются интерфейсы RS485 и Ethernet. Светодиоды на передней панели показывают текущее состояние прибора.

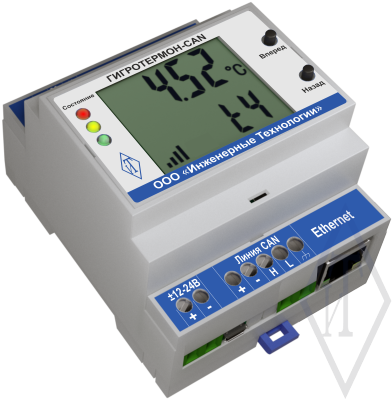

Прибор представляет собой устройство в пластиковом корпусе с двухстрочным жидкокристаллическим дисплеем, светодиодами (красный, желтый, зеленый) и кнопками управления. Имеет разъемы для внешних подключений. В целях удобства монтажа и эксплуатации приборы ГИГРОТЕРМОН-CAN могут быть встроены в монтажные шкафы (короба), включающие источники бесперебойного питания, устройства оповещения и дополнительные модули.
Основные технические характеристики
|
Наименование |
Значение |
|
Напряжение питания постоянное, В |
12...24 |
|
Ток, потребляемый изделием, не более, А |
0,06 |
|
Количество выходных каналов |
3 (транзисторный ключ 60 В; 0,5 А) |
|
Интерфейс внешней связи |
RS485, Ethernet, CAN, |
|
Протокол обмена |
ModBus RTU |
|
Тип подключаемых проводных узлов |
ПИРС-CAN |
|
Максимальное количество подключаемых узлов, шт. |
10* |
|
Тип интерфейса для связи с проводными узлами |
CAN |
|
Максимальная линии связи с проводными узлами, м. |
1000* |
|
Степень защиты корпуса / габариты, не менее, мм |
IP20 / 90,2 × 71 × 57,5 |
|
Диапазон эксплуатации по температуре/влажности, ºС/% |
0...+50 / 0…95 |
|
*- при подаче в узлы дополнительного внешнего источника электропитания 24В. |
|
