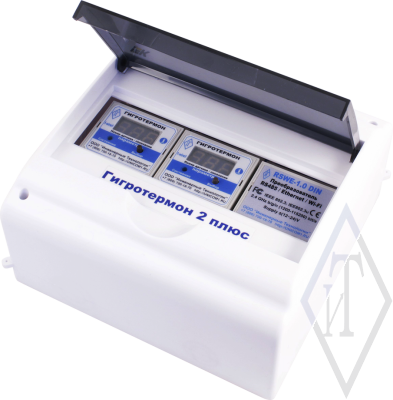

Блок мониторинга микроклимата ГИГРОТЕРМОН 2+
Блок мониторинга микроклимата ГИГРОТЕРМОН 2+ на базе прибора ГИГРОТЕРМОН-М предназначен для централизованного сбора, хранения, индикации, контроля параметров микроклимата и передачи полученных данных на верхний уровень в режиме реального времени в составе автоматизированной системы контроля параметров микроклимата стационарных объектов – складских, производственных помещений, теплиц, инкубаторов и пр.
В ГИГРОТЕРМОН 2+ реализована функция управления светозвуковой сигнализацией при авариях. Блок позволяет подключать до 40 датчиков (или регистраторов) температуры и относительной влажности. В одной системе может быть один или более блоков ГИГРОТЕРМОН 2+. Для контроля микроклимата в одном помещении площадью до 800 м2 достаточно использования одного блока.
Для ввода блока в эксплуатацию на объекте необходимо закрепить его на вертикальной стене, подключить питание 220 В, подвести кабель «Ethernet» от маршрутизатора (компьютерной сети) и подключить шлейфами необходимое количество датчиков (или регистраторов).
Технические характеристики
| Наименование | Значение |
| Напряжение питания постоянное, В | 12…24 |
| Максимальный ток, А, не более | 0,5 |
| Количество встроенных приборов «Гигротермон-М» | 2 |
| Объём встроенной памяти прибора «Гигротермон-М», Мб | 16 (>3 млн измерений) |
| Количество выходных каналов прибора «Гигротермон М» |
2 (транзисторный ключ 300 В; 0,3 А) |
| Интерфейс линии датчиков | 1-Wire |
| Количество подключаемых шлейфов (линий связи датчиков) | 2 |
| Максимальное количество датчиков / регистраторов на линии, шт. | 201 |
| Поддерживаемые цифровые датчики (1-Wire) |
ИТ-ДТ1-Б, ИТ-ДТВ1-П2, ИТ-ДТ1-П2, ИТ-ДТ1-П6; ИПМ |
| Поддерживаемые регистраторы (1-Wire) | TR-1G, TR-1Z, TR-2L, TR-2T, TR-2E, TR-2V, TR-5L; DS1921G#F50, DS1921Z#F50, DS1922L#F50, DS1922T#F50, DS1922E#F50, DS1925L#F50, DS1923#F55L |
| Протяженность линии связи для датчиков с активным питанием, м, не более | 1002 |
| Протяженность линии связи для датчиков с паразитным питанием, м, не более | 50 |
| Интерфейс для связи с ПК (по умолчанию) | Ethernet (TCP/IP) |
| Степень защиты корпуса / габариты, мм | IP20 / 190×180×98 |
| Диапазон эксплуатации по температуре/влажности, °С/% | -5…+40 / 5…95 |
|
Примечания – 1 – из них ИТ-ДТВ1-П2 – не более 10 шт. на один прибор ГИГРОТЕРМОН-М; 2 – с использованием экранированного кабеля NIKOLAN NKL 4200A-GY. При наличии электромагнитных помех протяженность кабеля, при котором сохраняется устойчивая связь с датчиками (или регистраторами), может уменьшиться. Схема пассивной подтяжки сигнала, установленной в конце линии, при отсутствии электромагнитных помех позволяет увеличить протяженность линии связи до 150 м. |
|
Состав изделия
| Наименование | Количество, шт. |
| Прибор мониторинга микроклимата «Гигротермон-М» | 2 |
| Преобразователь интерфейсов RS485-Ethernet | 1 |
| Устройство вторичного питания | 1 |
| Автоматический выключатель | 1 |
Комплектация
| Наименование | Количество, шт. |
| Блок мониторинга микроклимата ГИГРОТЕРМОН 2+ | 1 |
| Комплект программного обеспечения ГИГРОТЕРМОН-АРМ | 1 |
| Устройство светозвуковой сигнализации | 1 |
| Программное обеспечение ГИГРОТЕРМОН-АРМ. Руководство пользователя. | 1 |
| Прибор мониторинга микроклимата ГИГРОТЕРМОН-М. Руководство по эксплуатации. | 1 |
| Схема подключения | 1 |
| Паспорт | 1 |
