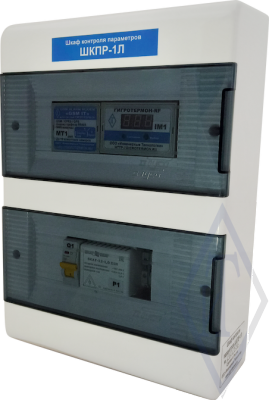

Шкаф контроля микроклимата "ШКПР-1Л" для беспроводной системы мониторинга
Универсальный шкаф "ШКПР-1Л" Шкаф контроля микроклимата «ШКПР-1Л» на базе прибора «Гигротермон-RF» предназначен для централизованного сбора, индикации, контроля параметров микроклимата и передачи полученных данных на верхний уровень в режиме реального времени в составе автоматизированной системы контроля параметров микроклимата стационарных объектов – складских, производственных помещений, теплиц, инкубаторов и пр.
В «ШКПР-1Л» реализована функция управления светозвуковой сигнализацией при авариях. Шкаф позволяет подключать до 50 беспроводных узлов. В одной системе может быть один или более шкафов «ШКПР-1Л». Для контроля микроклимата в одном помещении площадью до 10000 м2 достаточно использования одного шкафа.
Для ввода шкафа в эксплуатацию на объекте необходимо закрепить его на вертикальной стене, подключить питание 220В, подвести кабель «Ethernet» от маршрутизатора (компьютерной сети) и подключить необходимое количество беспроводных узлов.
Технические характеристики
| Наименование | Значение |
| Количество встроенных в шкаф приборов «Гигротермон‑RF» | 1 |
| Максимальное количество подключаемых беспроводных узлов / датчиков, шт. | 50 |
| Частотный диапазон, МГц | 433,0625...434,78125 |
| Выходная мощность, мВт / Чувствительность, dBm | до 10 / -139 |
| Количество каналов связи 1 | 57 |
| Режим модуляции / Шифрование данных | LoRaTM / AES256 |
| Интерфейсы внешней линии | RS-485, Wi-Fi / Ethernet (TCP/IP) |
| Напряжение питания, переменное, В / потребляемая мощность, В×А, не более | 220±10% / 35 |
| Габаритные размеры шкафа В × Ш × Г, мм, не более / масса шкафа, кг | 325 × 225 × 100 / 1,5 |
| Степень защиты шкафа от пыли и влаги | IP40 |
| Диапазон эксплуатации по температуре/влажности, °С/% | +5…+40 / 5…95 |
|
Примечания – 1 – После смены диапазона канала требуется переподключение беспроводных узлов. |
|

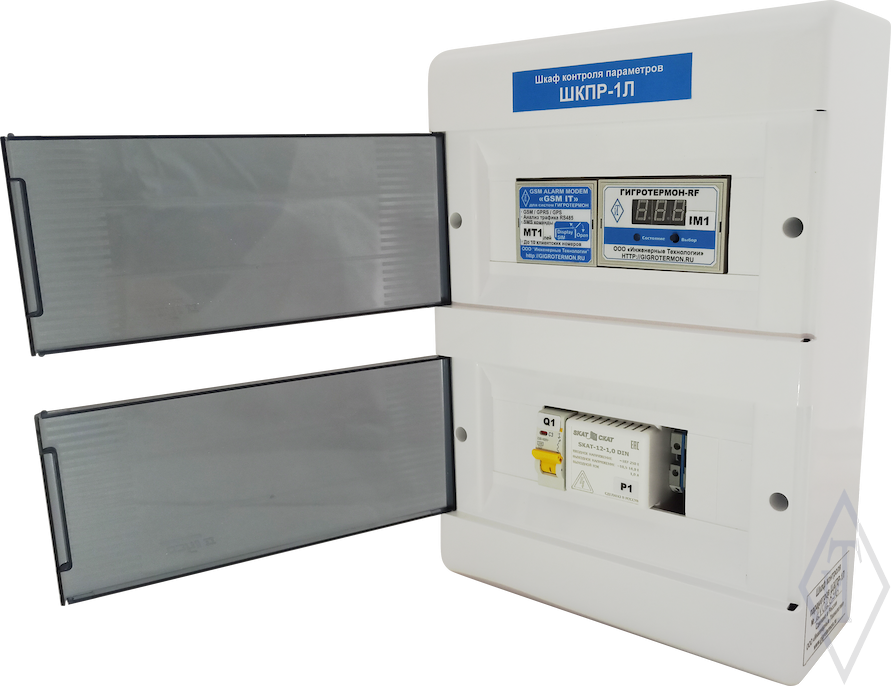

Состав изделия
| Наименование | Количество, шт. |
| Прибор мониторинга микроклимата «Гигротермон-RF» | 1 |
| Автоматический выключатель | 1 |
| Устройство вторичного питания | 1 |
| Внешняя антенна 433 МГц | 1 |
| Модем GSM IT | 1 |
Комплектация
| Наименование | Количество, шт. |
| Шкаф контроля параметров «ШКПР-1Л» | 1 |
| Антенна 433 МГц | 1 |
| Антенна GSM | 1 |
| Светозвуковой оповещатель | 1 |
| Комплект программного обеспечения "Гигротермон-АРМ" | 1 |
| Программное обеспечение «Гигротермон-АРМ». Руководство пользователя | 1 |
| Прибор мониторинга микроклимата «Гигротермон-RF». Руководство по эксплуатации | 1 |
| Паспорт | 1 |
