Инструкция по установке программы «Гигротермон-АРМ»

1. При отсутствии установленной СУБД – установить. Программа работает с MS-SQL и MySQL.

2. Запустить установщик «GTM_Arm_2.5.5_x64_Setup.exe» для 64-х разрядной системы, «GTM_Arm_2.2.32_x32_Setup.exe» для 32-х разрядной.

3. Запустить программу «Гигротермон-АРМ». При первом запуске подключить базу данных.

4. Настроить соединения и подключить устройства.

5. Для подключения клиентских программ: «Настройки» - «Другие настройки» - «Настройки сервера» установить флаг «Включен» («Применить»), запомнить (записать) номер порта.

6. Задать постоянный IP-адрес компьютеру, на котором установлена основная программа.

7. На клиентском компьютере запустить «GTM_Arm_Client _2.5.5_x64_Setup.exe» для 64-х разрядной системы, «GTM_Arm_Client _2.2.32_x32_Setup.exe» для 32-х разрядной. При первом запуске в полях «Имя/адрес/порт» первое поле оставить пустым, во втором поле прописать IP-адрес компьютера с основной программой, в третьем поле – порт (как на сервере). Для сохранения параметров соединения нажать кнопку «Добавить», соединение добавится в список. «Подключиться».

Инструкция по обновлению программы

1. Сохранить настройки программы – «Настройки» - «Другие настройки» - кнопка «Экспорт» внизу окна. Убедиться, что данные настроек сохранены в папке «AllData» в каталоге «gigrotermon», проверить дату изменения – должна быть текущая.

2. Произвести копирование базы данных. Для MS-SQL – методами обслуживания MS-SQL, для MySQL – средствами программы «Гигротермон-АРМ»:

• Прописать в переменной PATH путь к папке bin в каталоге MySQL;

•«Настройки» - «Другие настройки» - «Обслуживание базы данных» - «Создать архив базы данных».

3. Закрыть программу «Гигротермон-АРМ», убедиться через «Диспетчер задач», что программа закрыта.

4. Переименовать папку «gigrotermon» в «gigrotermon_old».

5. Запустить установщик «GTM_Arm_2.5.5_x64_Setup.exe» для 64-х разрядной системы, «GTM_Arm_2.2.32_x32_Setup.exe» для 32-х разрядной.

6. Папка для установки программы «gigrotermon», «Создать ярлык на рабочем столе» - флаг.

7. Запустить программу.

8. На компьютерах клиентов установить клиентские программы той же версии, что и основная программа.

В случае, если программа не может связаться с базой данных MySQL (установлена более ранняя версия), нужно скопировать файл libmysql.dll из папки «C:\Program Files\MariaDB 10.0\lib» в папку «gigrotermon» с заменой.

Для создания новой базы данных с прежними настройками программы нужно скопировать каталог «AllData» в папку «gigrotermon», затем запустить из командной строки файл «gigroPoll.exe» с ключом «-import». При этом в появившемся окне «Настройки подключения» в поле «База» необходимо ввести название новой базы данных (БД). Программа создаст БД с новым названием и перенесет настройки Системы.

ВНИМАНИЕ! Данное программное обеспечение работает на Windows 7,8 или 10.

Версия ПО 2.5.5

Программное обеспечение GTM_Arm_2.5.5_x64

Программное обеспечение GTM_Arm_Client_2.5.5_x64

Версия ПО 2.2.32

Программное обеспечение GTM_Arm_2.2.32_x32

Программное обеспечение GTM_Arm_Client_2.2.32_x32

Архивные версии

Программное обеспечение «Гигротермон-АРМ» предназначено для работы в составе автоматизированных систем мониторинга параметров микроклимата в режиме реального времени в стационарных объектах – производственных и жилых помещениях, птицеводческих комплексах и агрокомплексах, в фармацевтических, продуктовых и других складах, холодильных и морозильных камерах, в музеях и архивах.

Лицензия на использование комплекта программного обеспечения "Гигротермон-АРМ" (сервер + клиенты) предоставляется пользователю совершенно бесплатно вместе с приобретаемым оборудованием. Срок действия лицензии - не ограничен.

СИСТЕМА «ГИГРОТЕРМОН» СОСТОИТ ИЗ ТРЁХ УРОВНЕЙ:

нижний – датчики или регистраторы, предназначенные для измерения параметра относительной влажности и/или температуры окружающей среды (для обобщения слов «регистратор» и «датчик» далее по тексту будет использоваться одно универсальное слово «датчик»);
средний – прибор (приборы) мониторинга микроклимата «Гигротермон», «Гигротермон‑М» или «Гигротермон-RF» (далее по тексту – прибор или устройство), предназначенный для централизованного сбора, контроля, хранения (для прибора «Гигротермон-М») и передачи данных на верхний уровень;
верхний – программа «Гигротермон-АРМ», предназначенная для отображения полученных данных в режиме реального времени в виде графиков и мнемосхем, контроля данных по заданным параметрам, осуществления регистрации данных и их выгрузки в выбранном формате за заданный промежуток времени.

Для систем управления освещением в качестве прибора среднего уровня используется программируемый таймер ТП-1.

Рабочий режим программы базируется на получении данных от прибора и их сравнении с условиями, заданными в программе.

Наблюдение за работой всех подключённых устройств осуществляется непрерывно.

ФУНКЦИОНАЛЬНОСТЬ ПО:

запись в базу данных MySQL/MS SQL;
отображение измеренных датчиками значений в виде графиков и мнемосхем;
экспорт данных в форматы *.xlsx (для программы MS Excel), *.xml (для программы 1C), *.pdf, *.png (для изображений графиков);
возможность настройки параметров работы прибора;
автоматизированный контроль данных по настроенным диапазонам;
оповещение по событиям посредством электронной почты или SMS-сообщений через интернет-сервисы;
разграничение прав доступа для различных пользователей;
регистрация действий пользователей;
формирование журнала событий за любой период;
возможность автоматического составления отчётов с заданной периодичностью;
возможность подключения к программе-серверу с других ПК (в режиме «клиент»);
индивидуальные настройки соединений для каждого прибора Гигротермон (TCP/IP, COM, GPRS).

«Гигротермон-АРМ» обеспечивает вывод на экран компьютера сообщений в соответствии с настройками пользователя.

Экспертное заключение о включении ПО "Гигротермон-АРМ" в Реестр программного обеспечения произведённого в РФ

Сведения, содержащиеся в записи о программном обеспечении "Гигротермон-АРМ", включенном в реестр российского программного обеспечения.

Руководство пользователя Программное обеспечение Гигротермон-АРМ (версия 2.5.5)

Технические требования к ПК

Типовая рекомендуемая конфигурация при подключении до 15 датчиков и количестве приборов до 4
Для работы программы-сервера:
Наименование	Значение
Процессор	Intel не ниже Core I3
Объём оперативной памяти	не ниже 6 Гб (В основном определяется требованиями операционной системы)
Объём накопителя	не ниже 256 Гб (желательна установка системы на SSD диск). Для уменьшения риска потери данных рекомендуется использовать RAID 1 массив
Видеокарта	любая
Интернет-соединение	должно присутствовать. При использовании функции отправки почты или SMS из программы необходимо постоянное подключение к сети интернет
Тип используемой базы данных	MySQL или MS SQL
Тип операционной системы	Windows 7,8,10,11, Windows server 2007 и выше
Средний объём накапливаемых данных с 15 датчиков при средних колебаниях показаний в течение года	0,5-1,5Гб (данные очень приблизительные, т. к. этот показатель зависит от многих факторов)
Источник бесперебойного питания (в том числе для маршрутизатора, через который происходит обмен данными со шкафами)	Должен присутствовать. При отключении программы данные из прибора «Гигротермон» будут утеряны. Получение данных в таком случае возможно только из памяти регистраторов серии iBDL, TCR и TR
Для работы программы-клиента:
Процессор	Intel с частотой не ниже 1 ГГц
Объём оперативной памяти	не ниже 2 Гб
Объём накопителя	не ниже 128 Гб
Видеокарта	любая
Интернет-соединение	должно присутствовать
Тип операционной системы	Windows 7,8,10,11
Типовая рекомендуемая конфигурация при подключении до 100 датчиков и количестве приборов до 15
Для работы программы-сервера:
Процессор	Intel не ниже Core I5
Объём оперативной памяти	не ниже 12 Гб
Объём накопителя	не ниже 500 Гб (желательна установка системы на SSD диск). Для уменьшения риска потери данных рекомендуется использовать RAID 1 массив
Видеокарта	Любая
Интернет-соединение	должно присутствовать. При использовании функции отправки почты или SMS из программы необходимо постоянное подключение к сети интернет
Тип используемой базы данных	MySQL или MS SQL
Тип операционной системы	Windows 7,8,10,11, Windows server 2007 и выше
Средний объём накапливаемых данных со 100 датчиков при средних колебаниях показаний в течение года	2-3 Гб (данные очень приблизительные, т. к. этот показатель зависит от многих факторов)
Источник бесперебойного питания (в том числе для маршрутизатора, через который происходит обмен данными со шкафами)	Должен присутствовать. При отключении программы данные из прибора «Гигротермон» будут утеряны. Получение данных в таком случае возможно только из памяти регистраторов серии iBDL, TCR и TR
Для работы программы-клиента:
Процессор	Intel не ниже Core I3
Объём оперативной памяти	не ниже 8 Гб
Объём накопителя	не ниже 500 Гб
Видеокарта	Любая
Интернет-соединение	должно присутствовать
Тип операционной системы	Windows 7,8,10,11

Галерея

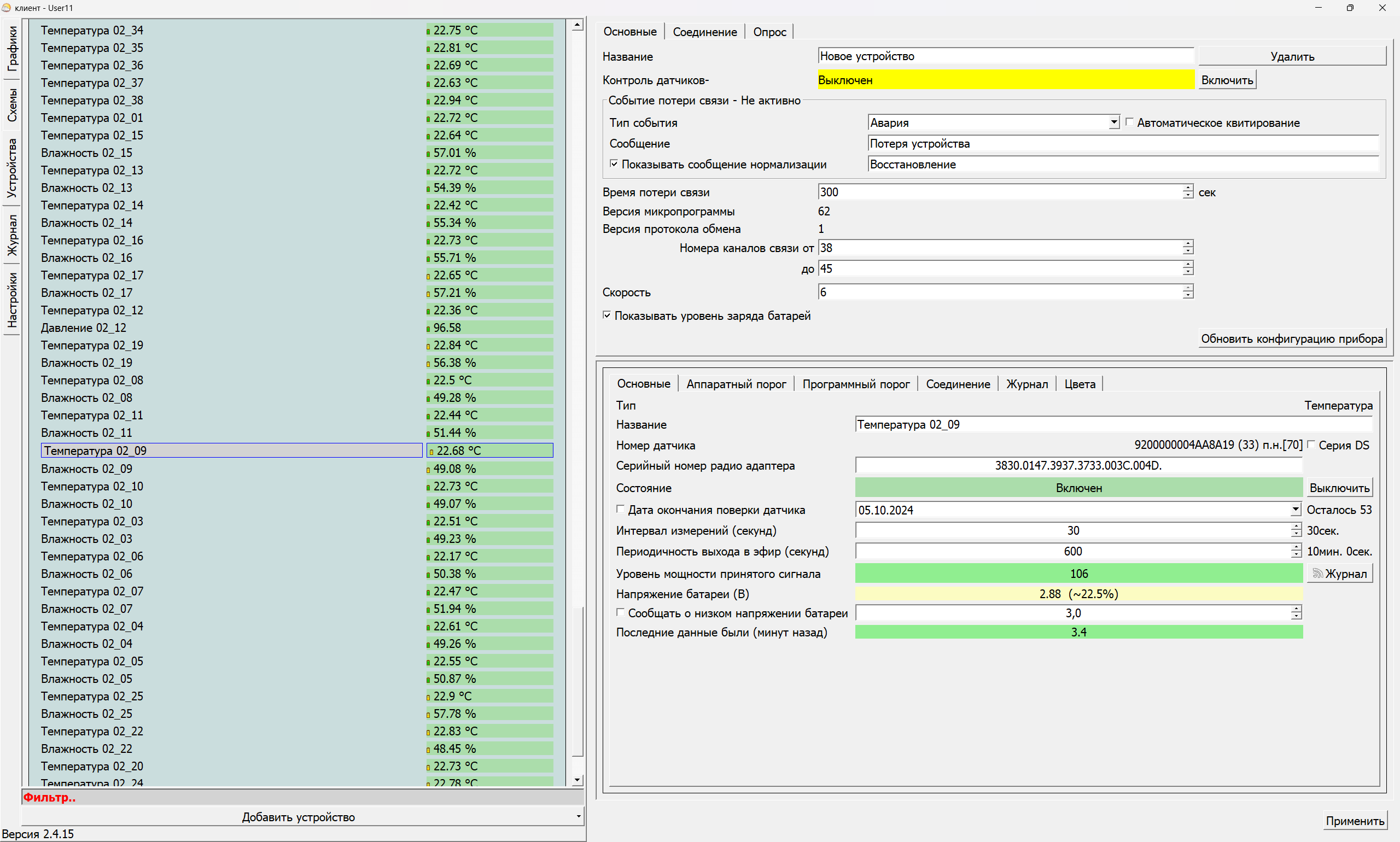

В разделе «Устройства» программы отображается полный список устройств, зарегистрированных в системе и показания датчиков/регистраторов, опрашиваемых этими устройствами.

Вкладка устройства Гигротермон АРМ.png

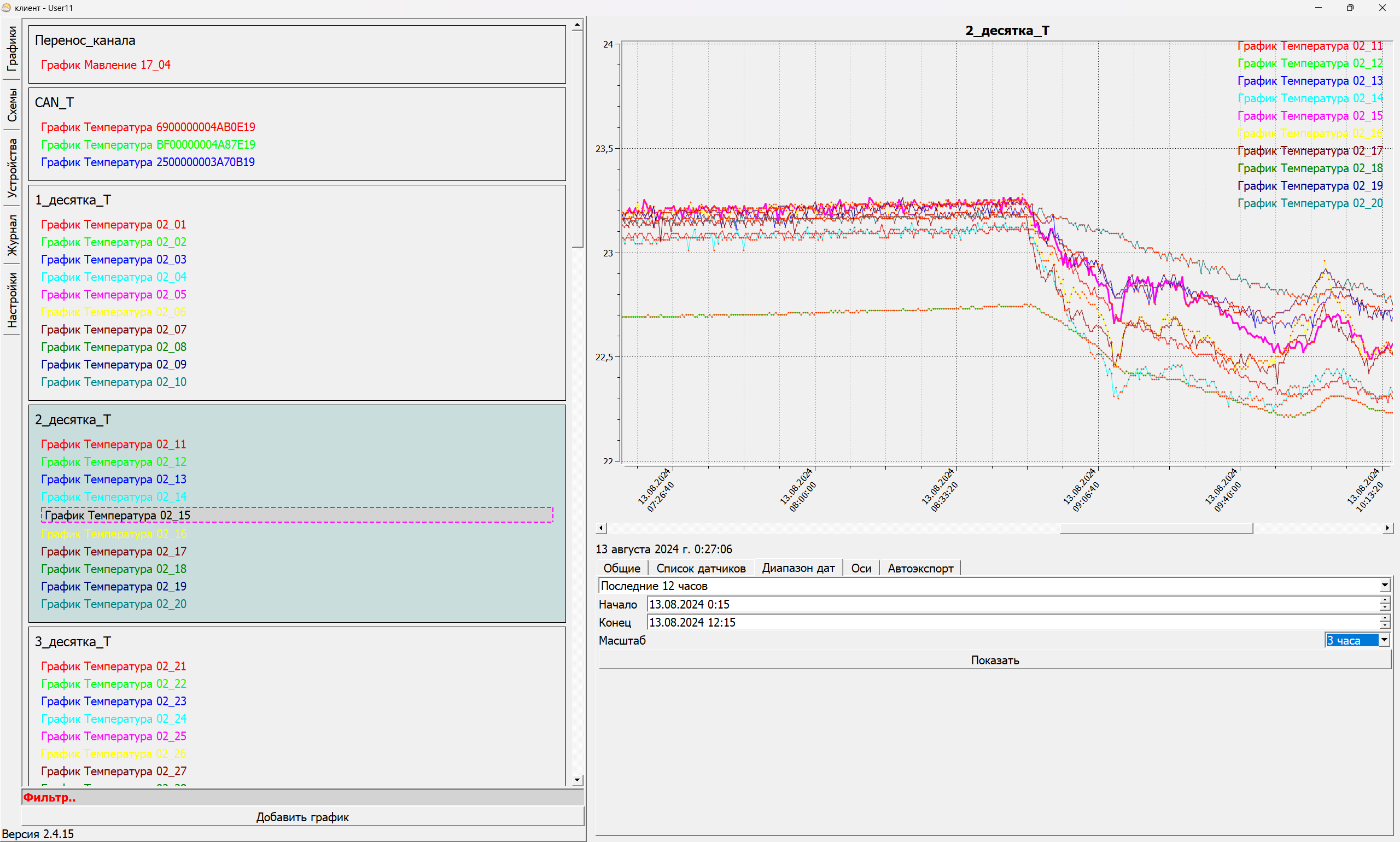

Раздел «Графики» предназначен для графического представления полученных данных от подключенных датчиков/регистраторов в режиме реального времени.

Вкладка графики Гигротермон АРМ.png

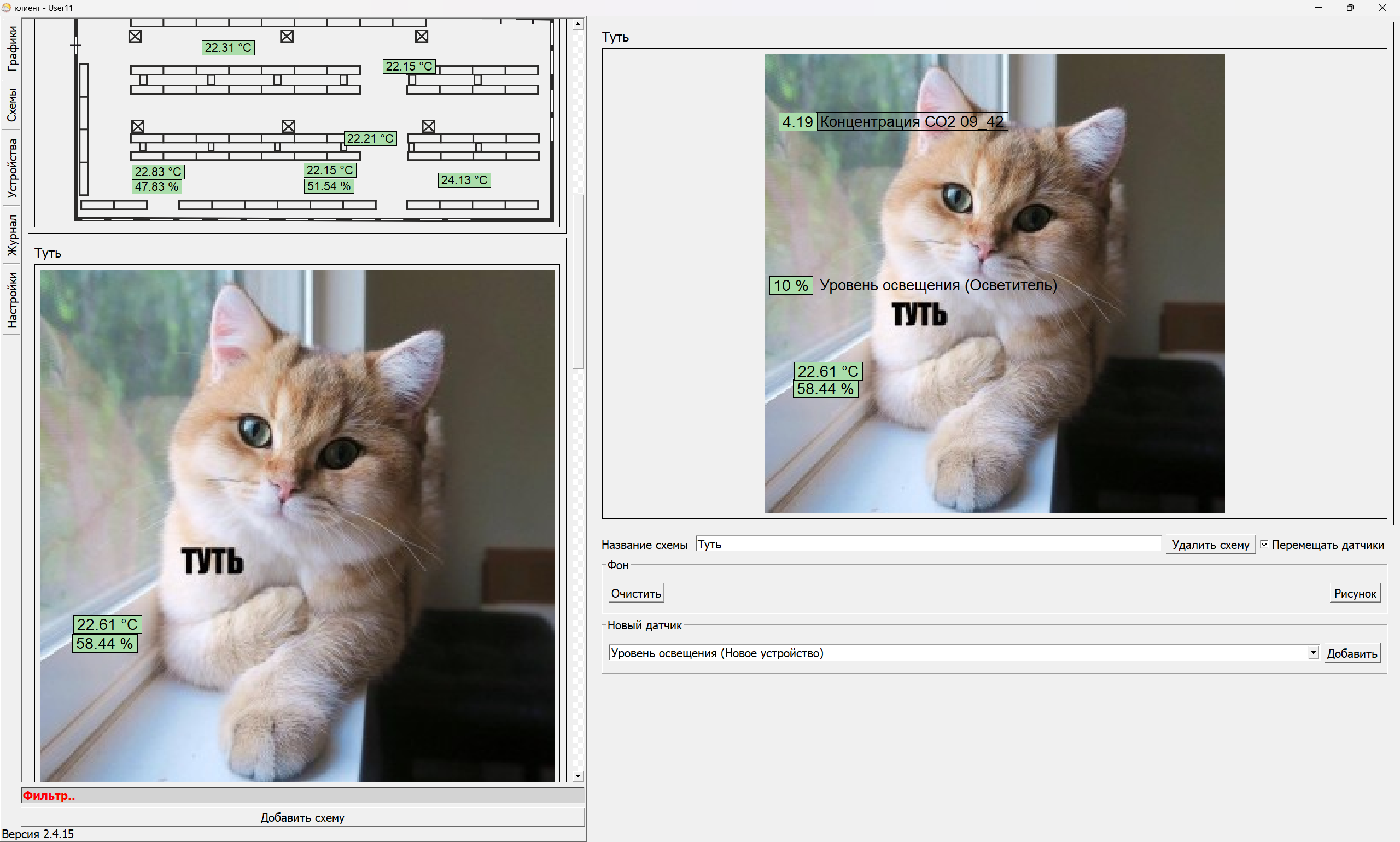

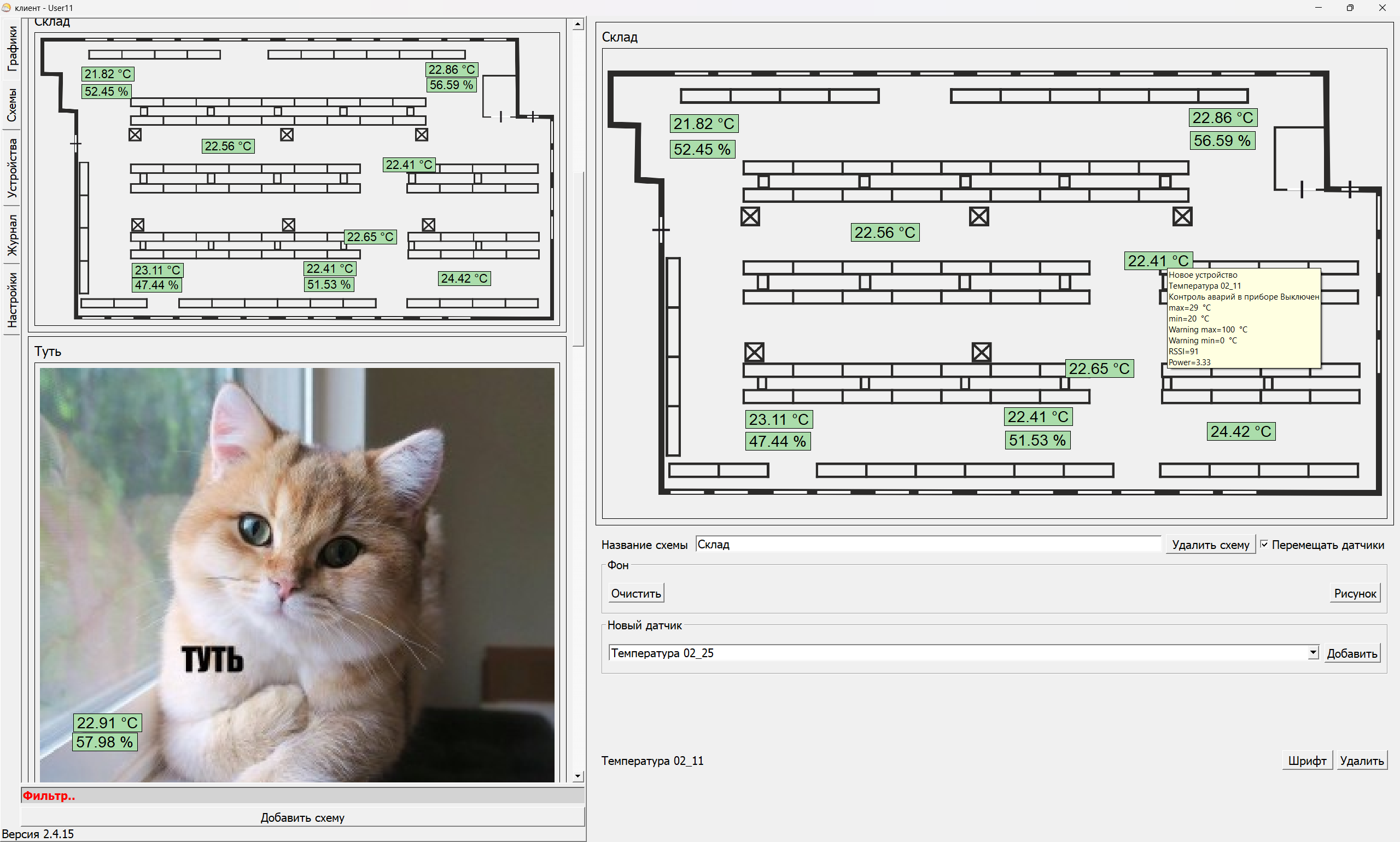

Раздел «Схемы» позволяет пользователю загрузить изображение схемы склада и разместить на ней датчики/регистраторы.

Вкладка схемы Гигротермон АРМ.png

Вкладка «Графики»

Вкладка «Схемы»

Вкладка «Устройства»

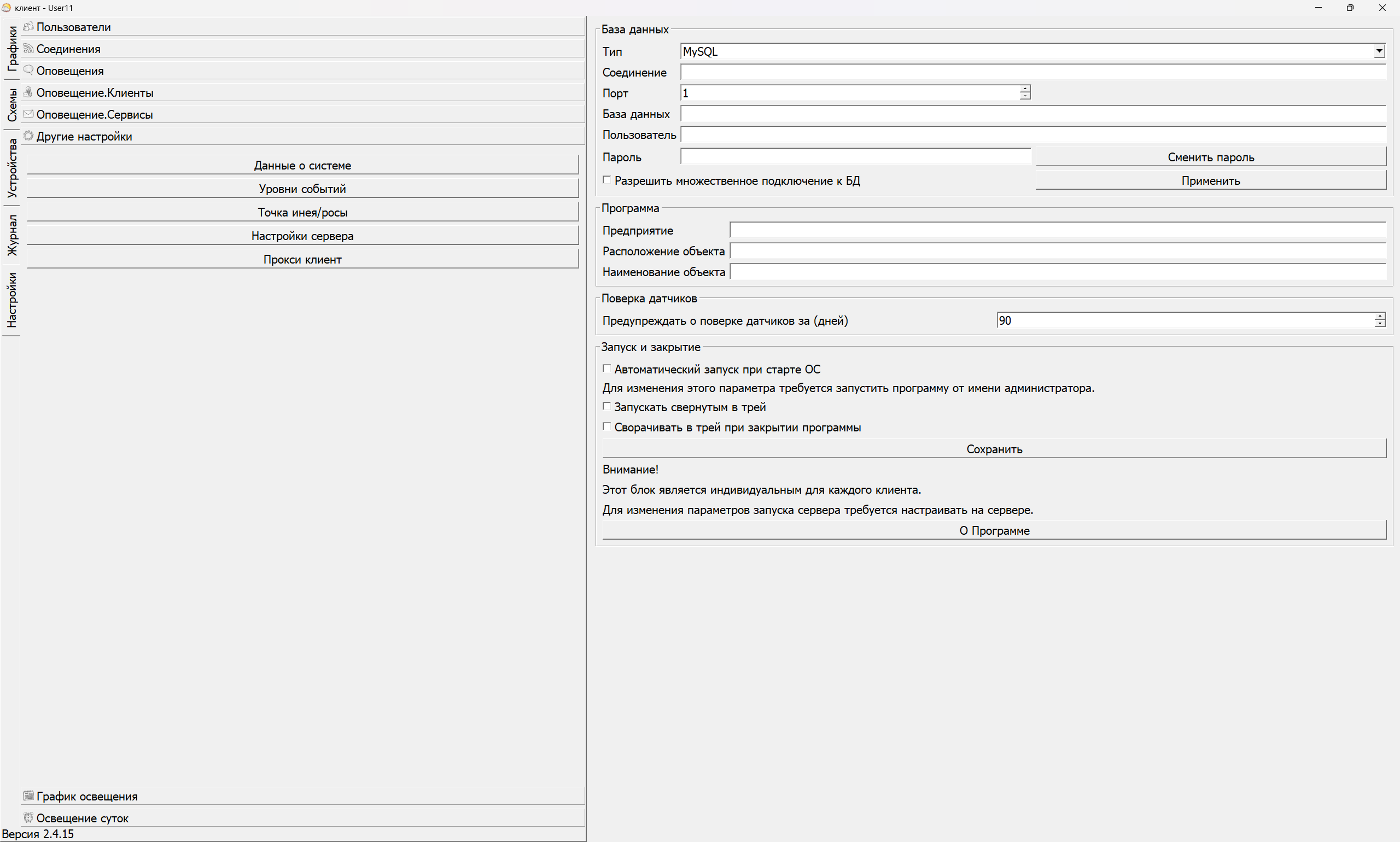

Данные о системе

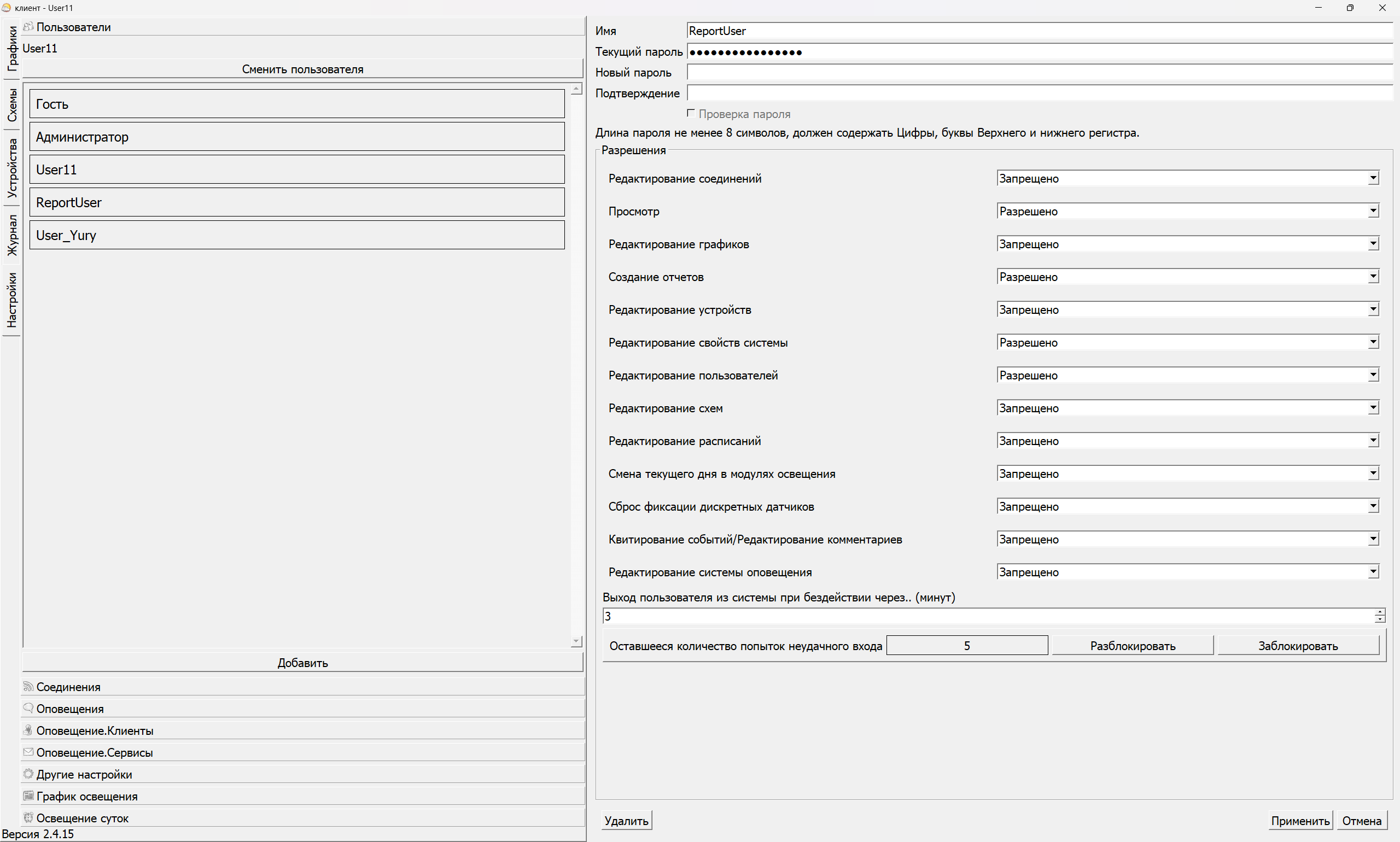

Настройка разрешений для пользователей

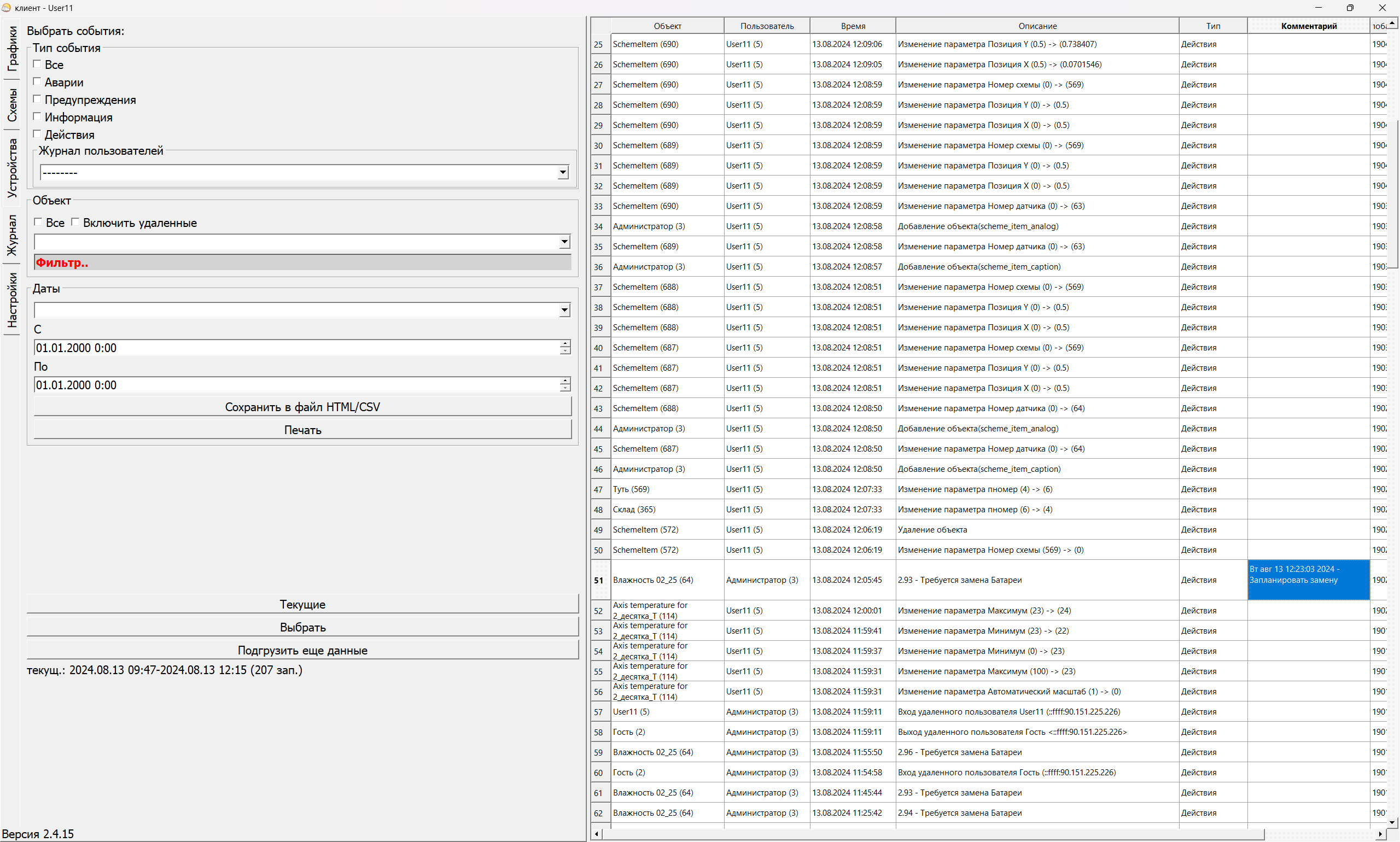

Журнал событий и действий пользователей

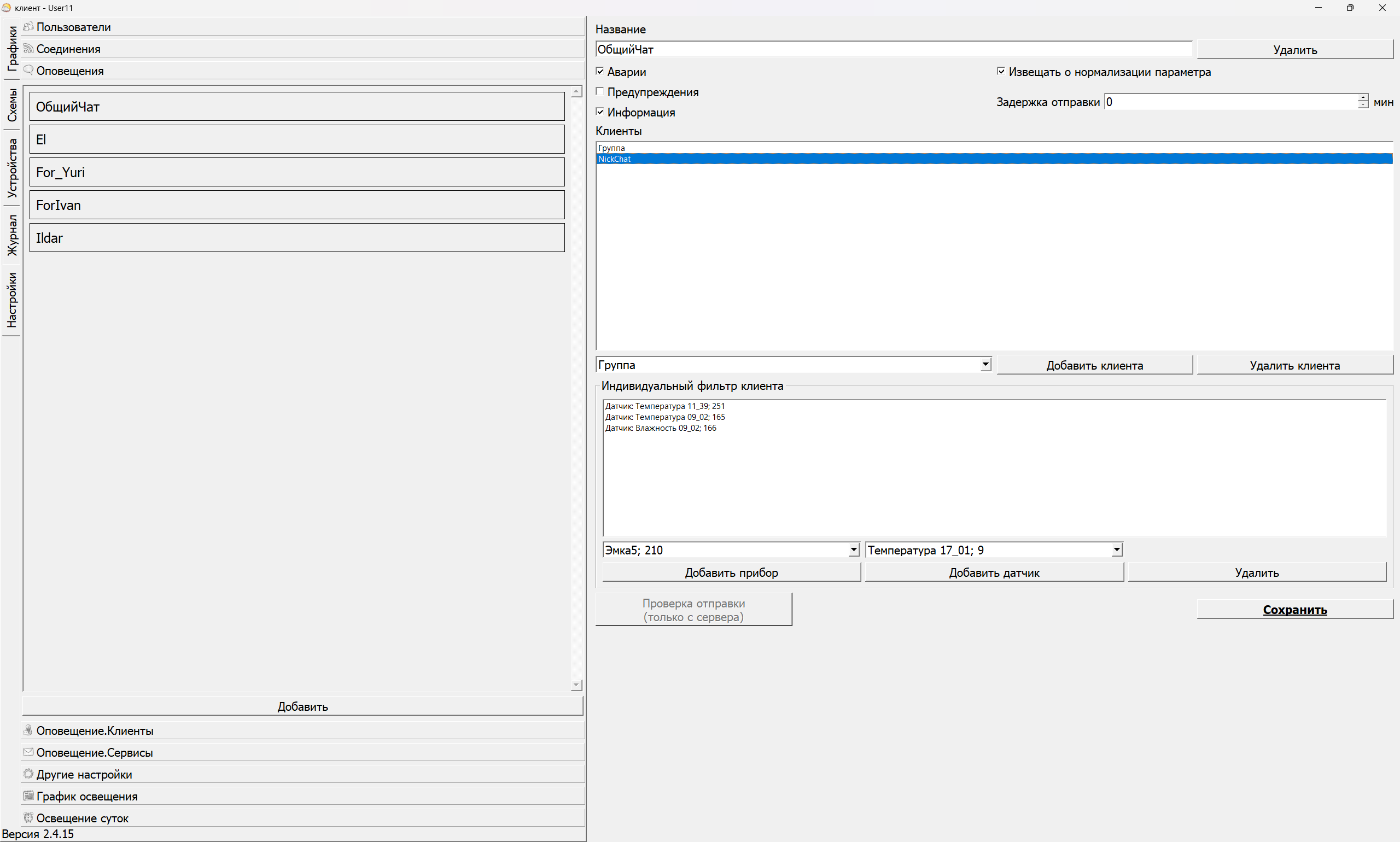

Настройка фильтров оповещений

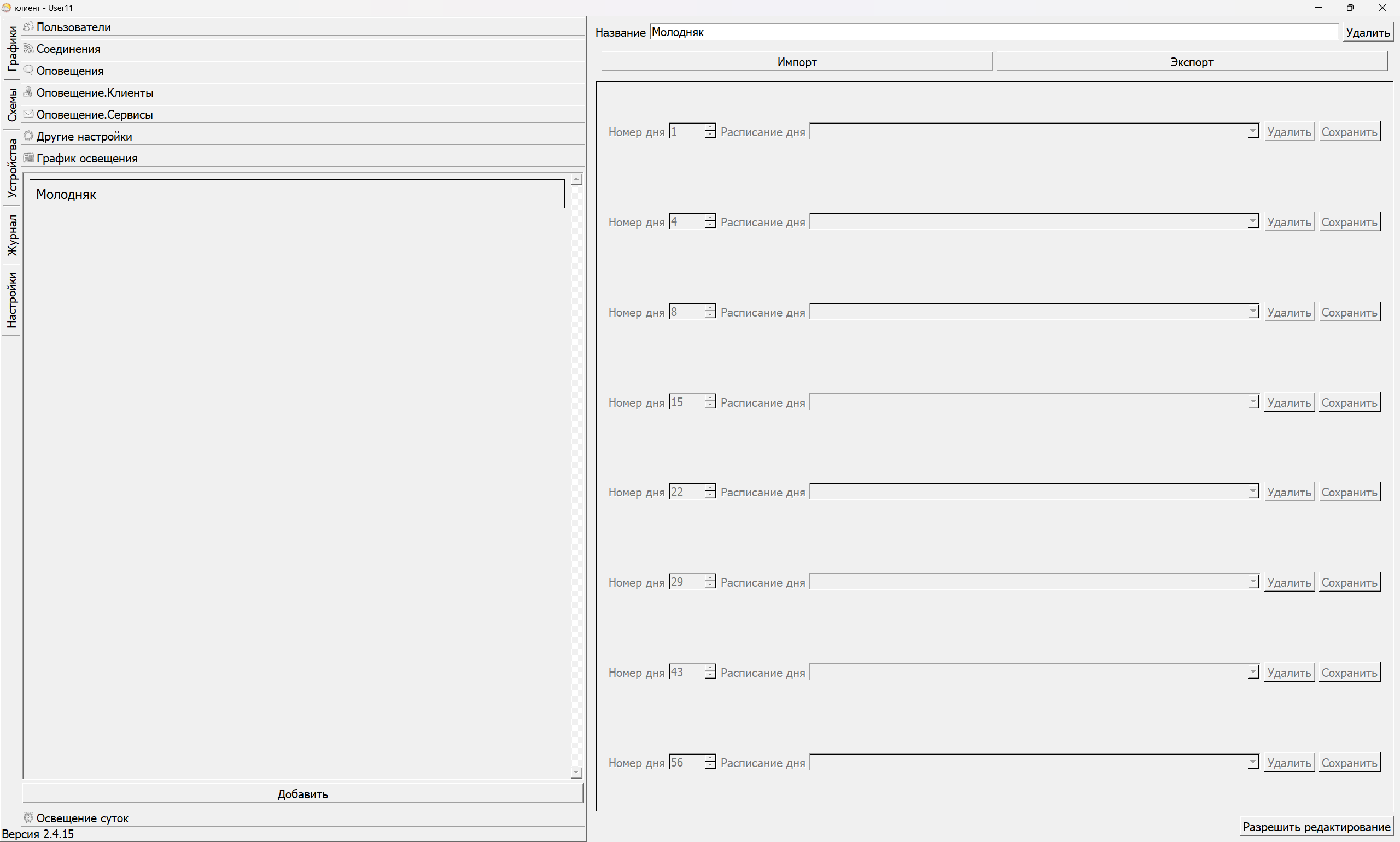

Настройки таймера ТП-1

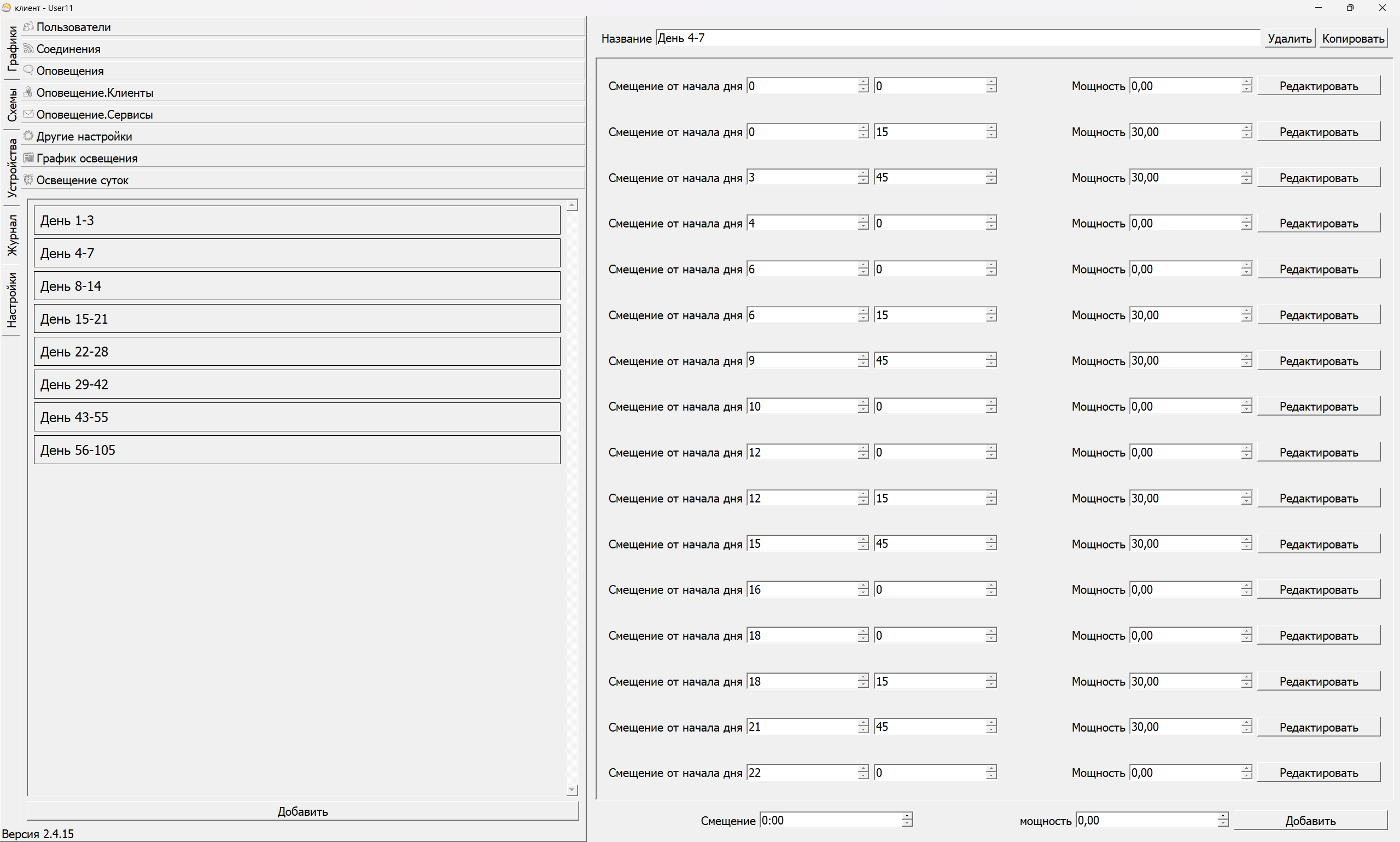

Настройка программы для таймера ТП-1
