Для удобного, последовательного подключения датчика температуры "ИТ-ДТ1-П2" к линии "1-wire" он снабжен двумя 6-х контактными разъемами TJ6P6C, совместимым по конструкции со стандартным для сети 1-Wire «телефонным» разъемом RJ-12. Цифровые датчики температуры "ИТ-ДТ1-П2" необходимо подключать к линии "1-wire", используя кабель "витую пару" категории 5Е и коннекторы "папа" 6Р6С. При этом в кабеле для питания датчика и связи используются 3 провода: «DQ» (шина данных 1-wire), «GND» (общий) и «+5В» (питание). Внимание: Для длинных линий (более 10-20 метров) важно, чтобы контакты «DQ» (1-wire) и «GND 1-wire» (контакты 3 и 4 на рис. ниже) были одной витой парой. Внешний вид коннектора 6Р6С "папа", а также назначение контактов см. рис. ниже.

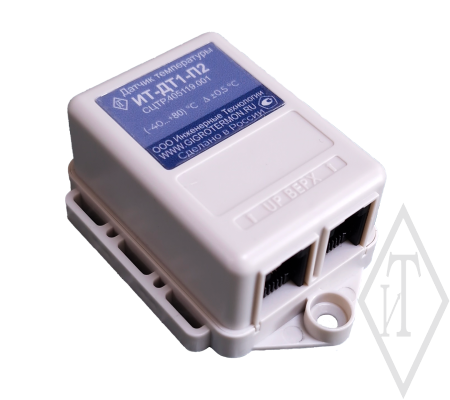

Цифровой датчик температуры "ИТ-ДТ1-П2", входящий в комплекс "Термогигрометры многоканальные типа ТГМ" предназначен для измерения температуры окружающей среды. Применяется в проводных (прямое подключение к линии датчиков), и беспроводных (подключение через беспроводной узел ISENS, ESENS или ПИРС-1) автоматизированных системах мониторинга микроклимата "Гигротермон".
Датчик температуры "ИТ-ДТ1-П2" может использоваться в системах GPS / GLONASS спутникового мониторинга транспорта для контроля температуры внутри рефрижераторов. в оборудовании которого имеется цифровой вход с интерфейсом "1-wire" (Galileosky, Teltonika, TechnoKom, Arusnavi, Navtelecom, Neomatica и др.) - многие производители оборудования для систем спутникового мониторинга транспорта предусматривают цифровой вход 1-wire для подключения датчика температуры DS18S20 и DS18B20
Датчик температуры имеет два разъема 6P6C (RJ12) "мама" (вход - выход) для удобного последовательного подключения нескольких датчиков на 1 шлейф. Изготовлен на основе популярного во всем мире точного и надежного цифрового термометра DS1820 с интерфейсом "1-wire" производства компании Maxim int (США).
В проводных системах датчики подключаются напрямую к прибору Гигротермон или Гигротермон-М используя 3 провода кабеля "витая пара". Приборы Гигротермон-М могут быть установлены в шкафы ШКПБ-1 (до 20 датчиков), ШКПБ-2 (до 40 датчиков) или ШКПБ-4 (до 80 датчиков) или блоки мониторинга микроклимата "Гигротермон+".
В беспроводных системах датчики "ИТ-ДТ1-П2" подключают к беспроводным узлам I-Sens (со встроенной антенной 433 МГц) или E-Sens (с внешней антенной 433 МГц) или ПИРС-1. При этом малогабаритный датчик может быть встроен внутрь корпуса беспроводного узла - для этого в пространстве беспроводного узла имеется место для него. А может быть подключен отдельно. Для этого в корпусе беспроводного узла необходимо просверлить отверстие и через кабельный ввод пропустить кабель "витая пара". Протяженность кабеля датчика от беспроводного узла может составить 0,1-50 метров.
Отдельное размещение цифрового датчика от беспроводного узла может быть эффективным решением в случае плохого радиосигнала в месте установки датчиков. Например, датчик установлен внутри холодильной камеры, а беспроводной узел - снаружи.
Принцип работы датчика температуры "ИТ-ДТ1-П2" основан на измерении температуры воздуха при помощи встроенного в датчик полупроводникового термочувствительного сенсора DS18B20 / DS18S20.
Датчик температуры может использоваться в составе:
Датчик температуры "ИТ-ДТ1-П2" внесен в Госреестр СИ РФ под №72434-18. Интервал между поверками составляет 2 года.
Технические характеристики
Наименование | Значение |
Диапазон измерений температуры, °C: – для модификаций ТГМ1-ДТ1-П2, ТГМ2-ДТ1-П2 |
от -40 до +80 |
Пределы допускаемой абсолютной погрешности при измерении температуры, °C: - в диапазоне от -10 °C до +80 °C - в диапазоне от -40 °C до -10 °C |
о ±0,5 ±2,0 |
Максимальная разрешающая способность при измерении температуры, °C | 1/16 |
Атмосферное давление, кПа | от 84 до 106,7 |
Тип интерфейса | 1-Wire |
Наработка на отказ, ч | 100 000 |
Вид климатического исполнения по ГОСТ 15150 | УХЛ3 |
Вероятность безотказной работы (за время работы 50 000 часов) | 0,95 |
Срок службы, год | 8 |
