Интеграция оборудования ГИГРОТЕРМОН в существующие SCADA-системы

Компания ООО «Инженерные Технологии» разработала комплекс оборудования и программного обеспечения для мониторинга микроклимата под брендом ГИГРОТЕРМОН. В ассортимент входят контроллеры, датчики и узлы, специально предназначенные для использования в чистых помещениях, лабораториях и на складах.

Для новых производств или при полной замене систем компания предлагает готовое решение «под ключ» с программным обеспечением Гигротермон-АРМ. Это ПО, поставляемое бесплатно, включает полный набор инструментов для мониторинга и управления, а также пакет валидационных документов, что упрощает соответствие регуляторным требованиям. Однако многие предприятия уже используют собственные SCADA-системы и заинтересованы в частичной модернизации или расширении. В таких случаях оборудование ГИГРОТЕРМОН можно интегрировать в существующие SCADA-системы, что является ключевой темой данной статьи.

Датчики и контроллеры Системы ГИГРОТЕРМОН работают «автономно»: Их данные можно передавать не только в фирменное ПО Гигротермон-АРМ, но и в любую стороннюю систему диспетчеризации, поддерживающую протокол Modbus RTU (как напрямую, так и через драйвер-прослойку, взаимодействующий с регистрами Modbus RTU). Это означает, что оборудование Гигротермон не привязано к конкретному ПО. Если на объекте уже используется SCADA-система для мониторинга микроклимата, то оборудование ГИГРОТЕРМОН легко интегрируется в неё и передает данные в реальном времени: температуру, влажность, давление и другие параметры микроклимата. Таким образом, систему ГИГРОТЕРМОН можно встроить в уже существующую инфраструктуру, сохранив привычные инструменты контроля и единый интерфейс управления.

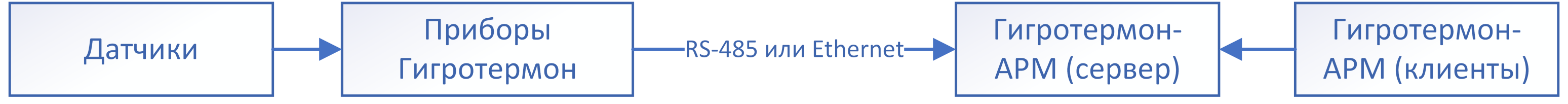

Структура системы ГИГРОТЕРМОН с использованием штатного ПО

Интеграция через открытые протоколы Modbus RTU

Наша компания предоставляет подробную карту регистров Modbus для своих контроллеров Гигротермон-RF, Гигротермон-CAN, Гигротермон-М4. Наличие этой документации упрощает настройку связи: инженеру АСУТП достаточно задать в SCADA-системе соответствующие адреса регистров, чтобы считывать значения температуры, влажности, перепада давления и других параметров.

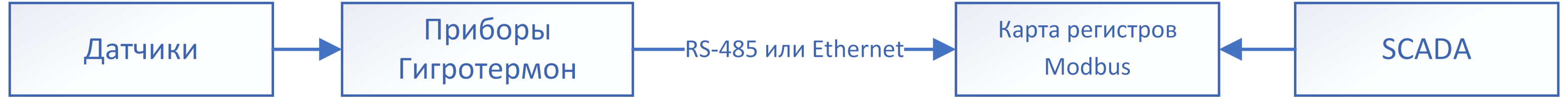

Структура системы с подключением оборудования ГИГРОТЕРМОН к SCADA (напрямую)

Интеграция через OPC-серверы

При подключении нашего оборудования к SCADA через OPC-серверы (OPC  - протокол обмена данными между устройствами и приложениями) могут использоваться разные подходы. Ниже представлены два основных способа интеграции через технологии OPC, каждый из которых имеет свои особенности:

1. Через встроенный OPC-сервер Гигротермон-OPC

В состав программного обеспечения системы ГИГРОТЕРМОН, поставляемый с оборудованием, входит встроенный OPC-сервер, предоставляющий доступ ко всем данным микроклимата для внешних диспетчерских систем. Этот сервер поддерживает стандарт OPC UA и работает по Ethernet, что дает возможность SCADA-системе подключиться к нему как OPC-клиенту. Практически это выглядит так: на компьютере устанавливается наше фирменное ПО Гигротермон-АРМ и активируется OPC-сервер, после чего SCADA получает к нему доступ и начинает считывать необходимые теги (параметры). Данный метод минимизирует трудозатраты на интеграцию – все конфигурации наших приборов уже учтены в OPC-сервере. SCADA-система сразу «видит» полный перечень параметров и аварийных сигналов, предоставляемых оборудованием, что обеспечивает централизованный мониторинг микроклимата без разработки дополнительного драйвера.

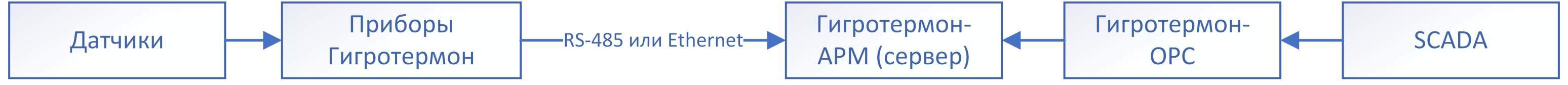

Структура системы с подключением оборудования ГИГРОТЕРМОН к SCADA через Гигротермон-OPC

Преимущества:

• Экономичность: Лицензия на ПО Гигротермон-АРМ, включая модуль OPC, предоставляется бесплатно, что исключает затраты на лицензии.
• Валидированное решение: Программное обеспечение Гигротермон-АРМ соответствует требованиям GAMP5 и FDA 21CFR Part11, что упрощает валидацию для фармацевтических и других регулируемых производств.
• Простота интеграции: Гигротермон-OPC предварительно настроен для работы с оборудованием Гигротермон, что минимизирует время и усилия на настройку.
• Прямая поддержка: Производитель предоставляет оперативную техническую поддержку и регулярные обновления ПО.
• Безопасность: OPC UA обеспечивает защищенный обмен данными с использованием шифрования и аутентификации.

Этот метод идеально подходит для предприятий, которые хотят быстро интегрировать оборудование «Гигротермон» без дополнительных вложений в стороннее ПО.

2. Через сторонний OPC-сервер (MasterOPC)

Альтернативный вариант интеграции – использовать сторонний OPC-сервер, такой как MasterOPC, для обмена данными между SCADA и нашими контроллерами. MasterOPC является многопротокольным сервером, способным опрашивать устройства по Modbus и другим протоколам, и передавать информацию в SCADA по стандарту OPC. В этом случае связь настроена напрямую: MasterOPC подключается к контроллерам «Гигротермон» по RS-485 (Modbus RTU) или через сеть Ethernet, используя предоставленную карту регистров. После настройки параметров связи и адресов регистров OPC-сервер начинает читать значения с датчиков (температура, влажность и т.д.) и транслирует их в SCADA-систему как стандартные переменные. Подход с MasterOPC удобен, когда на объекте уже развёрнут подобный сервер или требуется объединить наши приборы с другим оборудованием в едином информационном пространстве. В данном случае, это потребует больших трудозатрат и знания SCADA на уровне программирования.

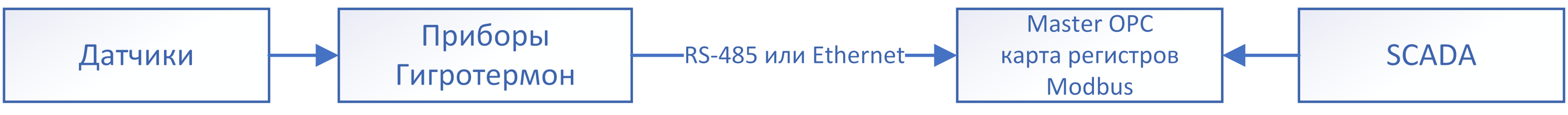

Структура системы с подключением оборудования ГИГРОТЕРМОН к SCADA через MasterOPC

Преимущества:

• Гибкость: Если на предприятии уже используется сторонний OPC-сервер для других устройств, можно интегрировать оборудование «Гигротермон» в существующую инфраструктуру.
• Унифицированное управление: Все данные от разных устройств собираются через один сервер, что упрощает администрирование.
• Кастомизация: Сторонние серверы, такие как MasterOPC, поддерживают множество протоколов (Modbus, BACnet, SNMP), что позволяет объединять данные из различных источников.
• Знакомство персонала: Если инженеры уже работают с MasterOPC или аналогичным ПО, настройка будет более привычной.
