Система на базе Гигротермон-М4

Бюджетное решение для мониторинга микроклимата на базе прибора ГИГРОТЕРМОН-М4 представляет собой проводную многофункциональную и полностью автоматизированную систему, обеспечивающую контроль и анализ параметров окружающей среды в реальном времени, а также информирование пользователей о нарушениях/восстановлениях путем отправки уведомлений.

• Работа полностью в автоматическом режиме;

• Непрерывный сбор, хранение и визуализация данных;

• Поддержка интерфейсов связи RS485, Modbus RTU, Ethernet.

• До трех уровней защиты от потери данных;

• Настраиваемые уведомления о нарушениях пороговых значений при помощи SMS, E-mail и Telegram-bot;

• Контроль микроклимата в дистанционном режиме (обратная связь через Telegram-bot);

• Бесплатное и интуитивно понятное ПО;

• Формирование отчетов в формате PDF и XLS;

• Разграничение прав доступа для различных пользователей;

• Контроль текущих значений по индивидуально настроенным двух уровневым аварийным порогам;

• Светозвуковая сигнализация;

• Резервное питание (не менее 2-х часов при отключении электроэнергии)

• Возможность контроля напряжения сети 220В (модем GSMIT-LTE) и подключения источника бесперебойного питания в зависимости от конфигурации системы;

Соответствие стандартам и регистрация в реестрах СИ

Система разработана в соответствии GAMP5, FDA 21 CFR Part 11, ГОСТ Р 52249-2009, Решениями №77 и №80 ЕАЭС и полностью отвечает требованиям государственных и международных стандартов.

• Система мониторинга микроклимата ГИГРОТЕРМОН - Узбекистан.

• Датчики климатические ИПМ – Узбекистан и Кыргызстан.

• Термогигрометры многоканальные типа ТГМ – Узбекистан, Беларусь и Казахстан.

Преимущества системы:

• Многофункциональная система по доступной цене.

Анализ параметров окружающей среды в реальном времени с централизованным контролем и удобной отчетностью.

• Полноценное импортозамещение.

Полностью отечественная разработка, соответствующая российским и международным стандартам в области качества.

• Поверка Системы.

Поверка Системы (при необходимости такой поверки) осуществляется без демонтажа компонентов – при помощи специальных эмуляторов, датчики поверяются отдельно от системы.

• Валидируемая система.

Система полностью валидируется, разработан специальный протокол валидации.

• Технология Plug & Play.

Реализованная технология Plug & Play (подключил и заработало) позволяет настраивать все компоненты системы без сложных пуско-наладочных работ.

• Простая настройка оборудования.

Настройка оборудования и работа с ПО Гигротермон-АРМ не требует специальных знаний и навыков (подробная инструкция идет в комплекте);

• Интеграция с системами SCADA и оборудованием других производителей.

Интеграция оборудования системы ГИГРОТЕРМОН с системами SCADA через собственный OPC сервер и возможность подключения датчиков других производителей.

• Модульная архитектура.

Модульная архитектура системы позволяет адаптировать и масштабировать ее без необходимости перенастройки уже работающего оборудования.

• Покрытие площади до 5 000 м².

Четыре линии интерфейса 1-Wire длиной по 100 м реализованных в приборе ГИГРОТЕРМОН-М4 обеспечивают покрытие до 5 000 м² помещения. При необходимости увеличения покрытия можно просто добавить еще один прибор ГИГРОТЕРМОН-М4.

• Автоматизация и удаленный контроль.

Максимально точное и эффективное информирование пользователей, благодаря возможности настройки индивидуальных параметров уведомлений: получение сообщений только с выбранных датчиков, относящихся к зоне ответственности сотрудника, настройка задержки отправки сообщений, количества повторов и интервалов между ним.

• ПО Гигротермон-АРМ.

Бесплатное, валидируемое и интуитивно понятное программное обеспечение Гигротермон-АРМ с разными уровнями доступа (оператор, менеджер, администратор).

Сфера применения:

• Фармацевтика, лаборатории и медицинские учреждения;

• Хранение на складе, в холодильных камерах и холодильниках;

• Транспортные перевозки;

• Производство продуктов питания;

• Гостиницы и ресторанный бизнес;

• Музеи и галереи;

• Помещения библиотек, архивов хранения ценных экспонатов, книг и документов;

• Магазины и супермаркеты;

• Аграрное хозяйство, птицеводство и животноводство;

• Теплицы, оранжереи;

• Промышленное производство и машиностроение;

• Спортивные центры;

• Учебные заведения, а также серверные.

Реализация бюджетного решения:

Вы можете приобрести прибор ГИГРОТЕРМОН-М4 и все необходимые компоненты для подключения в систему или выбрать готовый модуль – шкаф ШКПМ-1, который поставляется уже собранным и готовым к подключению, что упрощает монтаж и настройку, особенно на объектах с ограниченным доступом.

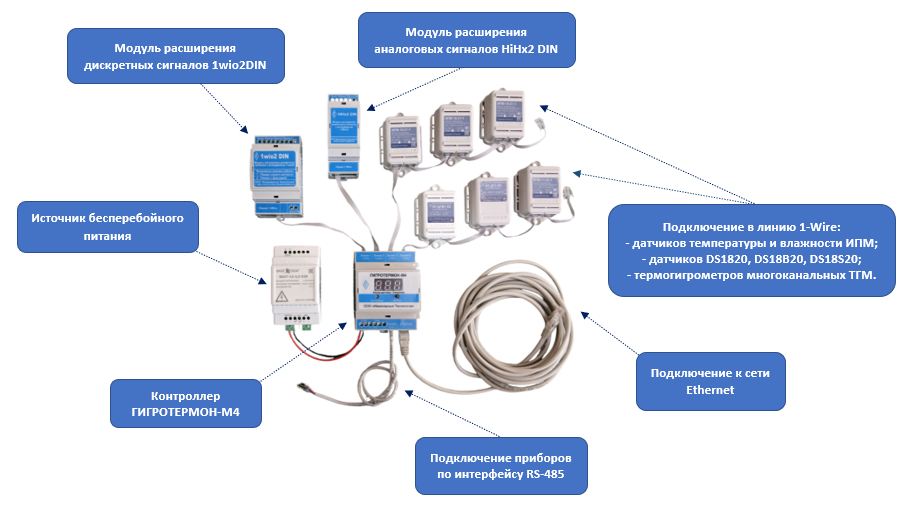

Состав системы на базе Гигротермон-М4

К системе на базе прибора ГИГРОТЕРМОН-М4 могут подключаться:

• Датчики климатические ИПМ;

• Термогигрометры многоканальные типа ТГМ ;

• Датчики DS1820, DS18B20, DS18S20;

• Модули расширения HiHx2 DIN для подключения аналоговых датчиков с унифицированными выходными сигналами ;

• Модули расширения 1wio2DIN для подключения дискретных устройств (с выходом типа «сухой контакт» или выходом по напряжению 5-8 В) ;

• Источник бесперебойного питания с аккумуляторной батареей;

• Устройства сигнализации;

• Внешние устройства по интерфейсу RS-485;

• Программа верхнего уровня через локальную сеть.

Прибор ГИГРОТЕРМОН-М4 обеспечивает централизованный сбор параметров микроклимата (температура, относительная влажность, давление), полученных от подключенных модулей расширения, цифровых датчиков или регистраторов, их регистрации с заданной частотой и передачи полученных данных в программу верхнего уровня «Гигротермон АРМ».

Цифровые датчики климатические ИПМ, термогигрометры многоканальные типа ТГМ, датчики DS1820, DS18D20, DS18S20, а также модули расширения дискретных сигналов 1wio2DIN и аналоговых сигналов HiHx2 DIN подключаются к прибору по интерфейсу 1-Wire, в четыре линии, каждая длиной до 100 м.

К модулям расширения аналоговых или дискретных сигналов можно подключить:

• Аналоговые датчики с унифицированными выходными сигналами 4-20 мА, 0-20 мА, 0-5 мА, 0-10 В, 0-5 В, 0-0,25 В.

• Дискретные устройства с выходом типа «сухой контакт» или выходом по напряжению 5-8 В.

Аналоговые датчики подключаются к прибору через модуль расширения аналоговых сигналов HiHx2 DIN (до 2-х аналоговых датчиков), дискретные устройства подключаются через модуль расширения дискретных сигналов 1wio2DIN (до четырех устройств).

Общее количество подключаемых датчиков к одному прибору ГИГРОТЕРМОН-М4 – 99 шт. Сумма каналов измерения двухканальных (температура и относительная влажность) и одноканальных (температура или давление) датчиков – 128. Допустимое количество модулей расширения дискретных или аналоговых сигналов на каждой линии прибора – 1 шт.

Подключение питания 220 В и внешних устройств сигнализации осуществляется с помощью клеммных колодок, расположенных на корпусе устройства.

Подключение прибора к программе верхнего уровня «Гигротермон АРМ» производится по локальной сети предприятия через проводной канал Ethernet.

Система на базе прибора ГИГРОТЕРМОН-М4 обеспечивает покрытие помещения площадью до 5 000 м² и при необходимости увеличения площади покрытия можно просто добавить еще один прибор.

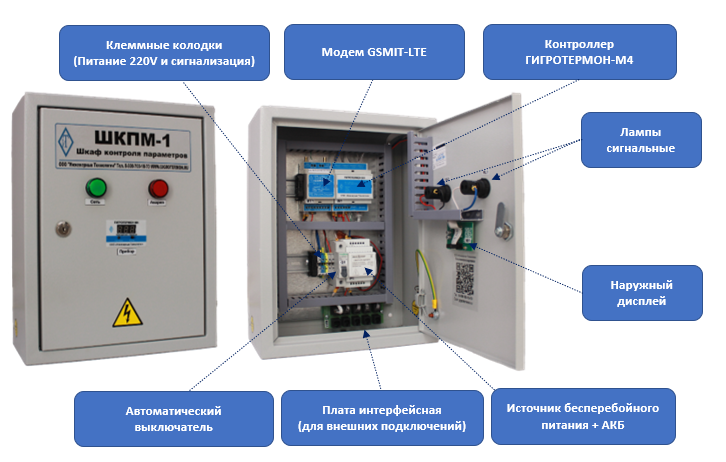

Шкаф контроля параметров микроклимата ШКПМ 1 – готовый модуль, в котором уже собраны и подключены все компоненты, необходимые для работы системы (кроме датчиков, регистраторов и персонального компьютера), в том числе светозвуковая сигнализация, устройство аппаратного уведомления о нарушениях пороговых значений и источник резервного питания.

Готовый модуль ШКПМ-1 включает в себя:

• Прибор ГИГРОТЕРМОН-М4;

• Модем GSMIT-LTE ;

• Лампы сигнальные;

• Наружный дисплей подключенный к прибору ГИГРОТЕРМОН-М4;

• Клеммные колодки для подключения питания 220В и внешних устройств сигнализации;

• Автоматический выключатель;

• Плата интерфейсная для подключения датчиков, модулей и кабеля локальной сети;

• Источник бесперебойного питания с аккумуляторной батареей;

Перечень совместимых датчиков и модулей:

• Датчики климатические ИПМ;

• Термогигрометры многоканальные типа ТГМ;

• Датчики DS1820, DS18B20, DS18S20;

• Модули расширения HiHx2 DIN для подключения аналоговых датчиков с унифицированными выходными сигналами;

• Модули расширения 1wio2DIN для подключения дискретных устройств (с выходом типа «сухой контакт» или выходом по напряжению 5-8 В.

Прибор ГИГРОТЕРМОН-М4 обеспечивает централизованный сбор параметров микроклимата (температура, относительная влажность, давление), полученных от подключенных модулей расширения, цифровых датчиков или регистраторов, их регистрации с заданной частотой и передачи полученных данных в программу верхнего уровня «Гигротермон АРМ».

Модем GSMIT-LTE осуществляет контроль работы датчиков подключенных к приборам ГИГРОТЕРМОН-М4 (до 400 каналов), входного напряжения, зон по дискретным входам (до 5 зон) и обеспечивает аппаратное информирование пользователей о нарушениях/восстановлениях путем отправки SMS-уведомлений. Так же GSMIT-LTE управляет внешним устройством сигнализации и производит автоматический опрос до 12 приборов ГИГРОТЕРМОН в случае отсутствии иного мастера в сети RS-485.

Интерфейсная плата обеспечивает подключение цифровых датчиков климатических ИПМ, термогигрометров многоканальных типа ТГМ, датчиков DS1820, DS18D20, DS18S20, регистраторов, модулей расширения дискретных сигналов 1wio2DIN и аналоговых сигналов HiHx2 DIN по интерфейсу 1-Wire (в четыре линии, каждая длиной до 100 м), а также подключение модуля к программе верхнего уровня «Гигротермон АРМ» по проводному каналу Ethernet через соответствующие разъемы.

К модулям расширения аналоговых или дискретных сигналов можно подключить:

• Аналоговые датчики с унифицированными выходными сигналами 4-20 мА, 0-20 мА, 0-5 мА, 0-10 В, 0-5 В, 0-0,25 В.

• Дискретные устройства с выходом типа «сухой контакт» или выходом по напряжению 5-8 В.

Аналоговые датчики подключаются к прибору через модуль расширения аналоговых сигналов HiHx2 DIN (до 2-х аналоговых датчиков), дискретные устройства подключаются через модуль расширения дискретных сигналов 1wio2DIN (до четырех устройств).

Общее количество подключаемых датчиков к одному прибору ГИГРОТЕРМОН-М4 – 99 шт. Сумма каналов измерения двухканальных (температура и относительная влажность) и одноканальных (температура или давление) датчиков – 128. Допустимое количество модулей расширения дискретных или аналоговых сигналов на каждой линии прибора – 1 шт.

Сигнальные лампы информируют о текущем состоянии измеряемых параметров, при выходе параметра за пороговые значения загорается сигнальная лампа красного цвета.

Автоматический выключатель обеспечивает защиту электрической цепи от перегрузки и токов короткого замыкания.

Источник бесперебойного питания в комплекте с аккумуляторной батареей обеспечивают резервное питание для подключенного оборудования в случае перебоев в сети электроснабжения.

Подключение питания 220 В и внешних устройств сигнализации осуществляется с помощью клеммных колодок, расположенных внутри готового модуля.

 Для ввода шкафа в эксплуатацию на объекте необходимо закрепить его на вертикальной стене, подключить питание 220 В, подвести кабель «Ethernet» от маршрутизатора (компьютерной сети) и подключить необходимое количество датчиков (или регистраторов).

Готовый модуль обеспечивает покрытие помещения площадью до 5 000 м². Количество шкафов в Системе не ограничено.

Программное обеспечение ГИГРОТЕРМОН-АРМ предназначено для работы в составе автоматизированных систем мониторинга параметров микроклимата ГИГРОТЕРМОН.

   Программа показывает состояние приборов контроля, значения получаемых параметров в режиме реального времени в виде графиков и мнемосхем, осуществляет регистрацию данных и их выгрузку в необходимом формате за заданный промежуток времени. Рабочий режим программы базируется на получении данных от прибора и их сравнении с условиями, заданными в программе. Наблюдение за работой всех подключенных устройств осуществляется постоянно.

   Программа устанавливается на ПК системы, который используется в качестве сервера и на ПК специалистов для дистанционного контроля параметров микроклимата.

Преимущества системы:

• Бесплатное ПО с бессрочной лицензией

Лицензия на использование ПО ГИГРОТЕРМОН-АРМ предоставляется бесплатно и идет в комплекте с приобретаемым оборудованием. Срок действия лицензии - не ограничен.

• Полноценное импортозамещение

Полностью отечественная разработкам соответствующая российским и международным стандартам в области качества, в том числе требованиям FDA 21CFR Part 11

• Валидируемое ПО

Система полностью валидируется, разработан специальный протокол валидации.

• Интуитивно понятное ПО

Интуитивно понятный интерфейс ГИГРОТЕРМОН-АРМ не требует специальных навыков и знаний для работы с программой.

• Разные уровни доступа для персонала

Возможность настройки в программе разных уровней доступа для персонала (оператор, менеджер, администратор).

• Автоматизация и удаленный контроль

Информирование пользователей с возможностью настройки индивидуальных параметров уведомлений: получение сообщений только с выбранных датчиков, относящихся к зоне ответственности сотрудника, настройка задержки отправки сообщений, количества повторов и интервалов между ним.

Системные требования: операционная система Windows.

Функционал ПО:

• запись в базу данных MySQL/MS SQL;

• отображение измеренных датчиками значений в виде графиков и мнемосхем;

• экспорт данных в форматы xlsx (для программы MS Exel) и xml;

• автоматизированный контроль данных по настроенным диапазонам;

• разграничение прав доступа для различных пользователей; регистрация действий пользователей;

• формирование журнала событий за любой период;

• возможность автоматического составления отчетов с заданной периодичностью;

• возможность подключения к программе-серверу с других ПК (в режиме «клиент»);

• индивидуальные настройки соединений для каждого прибора Гигротермон (TCP/IP, COM);

• вывод на дисплей сообщений и тревог в соответствии с требованиями и настройками пользователя.
