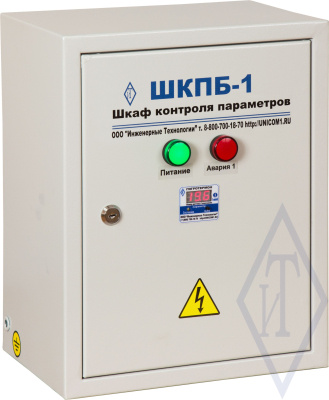

Шкаф контроля микроклимата "ШКПБ-1"
Шкаф контроля параметров "ШКПБ-1" предназначен для централизованного сбора, индикации, контроля, хранения параметров микроклимата и передачи полученных данных в программу верхнего уровня в составе автоматизированной проводной системы контроля параметров микроклимата стационарных объектов - производственных и жилых помещений, птицеводческих комплексов и агрокомплексов, фармацевтических, продуктовых и других складов, холодильных и морозильных камер, музеев и архивов.
В "ШКПБ-1" собраны и подключены все компоненты, необходимые для работы системы (кроме датчиков (или регистраторов) и персонального компьютера), в том числе светозвуковая сигнализация, устройство аппаратного SMS-уведомления и источник резервного питания. Применение таких шкафов упрощает монтаж и пуско-наладку системы.
Функциональность "ШКПБ-1":
- подключение от 1-го до 20 датчиков или регистраторов;
- получение и отображение на экране данных от датчиков (или регистраторов);
- контроль полученных значений по индивидуально настроенным рабочим диапазонам;
- регистрация с заданной частотой и хранение зарегистрированных данных во встроенной памяти прибора "Гигротермон-М";
- включение светозвуковой сигнализации при выходе какого-либо значения за заданный диапазон;
- отправление тревожных SMS сообщений при выходе какого-либо значения за заданный диапазон;
- включение встроенной в шкаф яркой сигнальной лампы красного цвета при выходе параметра за пороговые значения.
Для контроля микроклимата в одном помещении площадью до 250 м2 достаточно использования одного шкафа. Количество шкафов в системе не ограничено.
Для ввода шкафа в эксплуатацию на объекте необходимо закрепить его на вертикальной стене, подключить питание 220В, подвести кабель «Ethernet» от маршрутизатора (компьютерной сети) и подключить необходимое количество датчиков (или регистраторов).
Аналоговые или дискретные датчики подключаются к "ШКПБ-1" через соответствующие модули расширения.
Применение шкафов упрощает монтаж и пуско-наладку системы.
Технические характеристики
| Наименование | Значение |
| Количество встроенных в шкаф приборов «Гигротермон М» | 1 |
| Объём встроенной памяти прибора «Гигротермон-М», Мб | 16 (>3 млн измерений) |
| Интерфейс линии датчиков | 1-Wire |
| Количество подключаемых шлейфов (линий связи датчиков) | 1 |
| Максимальное количество датчиков/регистраторов на линии, шт | 201 |
| Поддерживаемые цифровые датчики (1-Wire) |
ИТ-ДТВ1-П2, ИТ-ДТ1-Б, ИТ-ДТ1-П2, ИТ-ДТ1-П6, DS18S20, DS18B20 |
| Поддерживаемые регистраторы (1-Wire) | TR-1G, TR-1Z, TR-2L, TR-2T, TR-2E, TR-2V, TR-5L; DS1921G#F50, DS1921Z#F50, DS1922L#F50, DS1922T#F50, DS1922E#F50, DS1925L#F50, DS1923#F5 |
| Рекомендуемая протяженность 1 шлейфа (кабель «витая пара»), м, не более | 1002 |
| Напряжение, подаваемое на внешнее устройство светозвуковой сигнализации, постоянное, В | 12 |
| Время автономной работы шкафа при обесточивании, час, не менее | 2 |
| Интерфейс для связи с ПК (по умолчанию) | Ethernet (TCP/IP) |
| Напряжение питания, переменное, В / потребляемая мощность, В·А, не более | 220±10% / 50 |
| Габаритные размеры шкафа В × Ш × Г, мм / масса шкафа, кг | 400 × 300 × 200 / 10 |
| Степень защиты шкафа от пыли и влаги | IP41 |
| Диапазон эксплуатации по температуре/влажности, °С / % | +5…+40 / 5…95 |
|
Примечания – 1 – Из них ИТ-ДТВ1-П2 – не более 10; 2 – При подключении линии связи датчиков длиной более 100 метров в конце линии рекомендуется установить плату 1w-2/3L с пассивной подтяжкой 5В. |
|

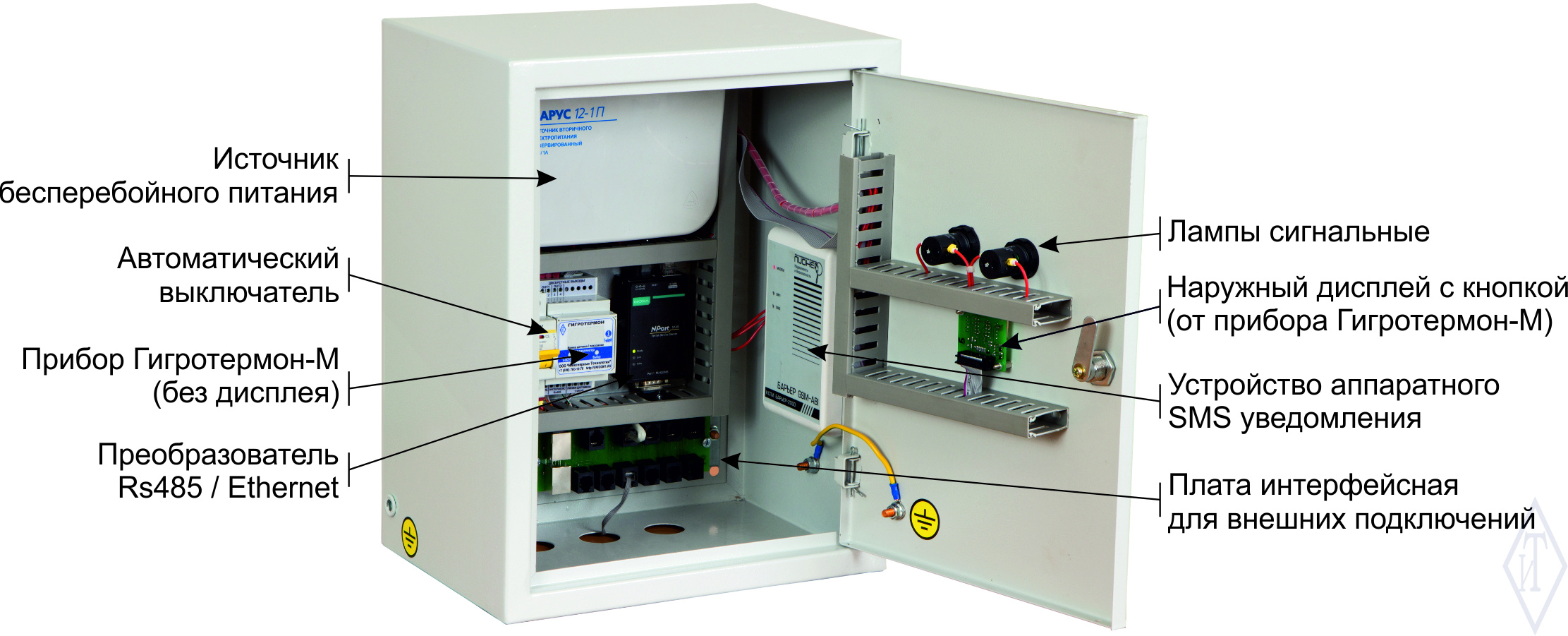

Состав изделия
| Наименование | Количество, шт. |
| Прибор мониторинга микроклимата «Гигротермон-М» | 1 |
| Автоматический выключатель | 1 |
| Источник бесперебойного питания в комплекте с аккумулятором 1,2 А×ч | 1 |
| Преобразователь интерфейсов RS485-Ethernet RSWE-1.0 | 1 |
| Лампа аварийного сигнала 12В красная | 1 |
| Лампа питания 220В зеленая | 1 |
| Модем «GSM IT» | 1 |
Комплектация
| Наименование | Количество, шт. |
| Шкаф контроля параметров "ШКПБ-1" | 1 |
| Устройство светозвуковой сигнализации | 1 |
| Внешняя антенна GSM | 1 |
| Комплект программного обеспечения "Гигротермон-АРМ" | 1 |
| Программное обеспечение «Гигротермон-АРМ». Руководство пользователя | 1 |
| Прибор мониторинга микроклимата «Гигротермон-М». Руководство по эксплуатации | 1 |
| Паспорт | 1 |
